Linsenkopfschrauben mit Innensechskant: Designlogik und Drehmomentmanagement

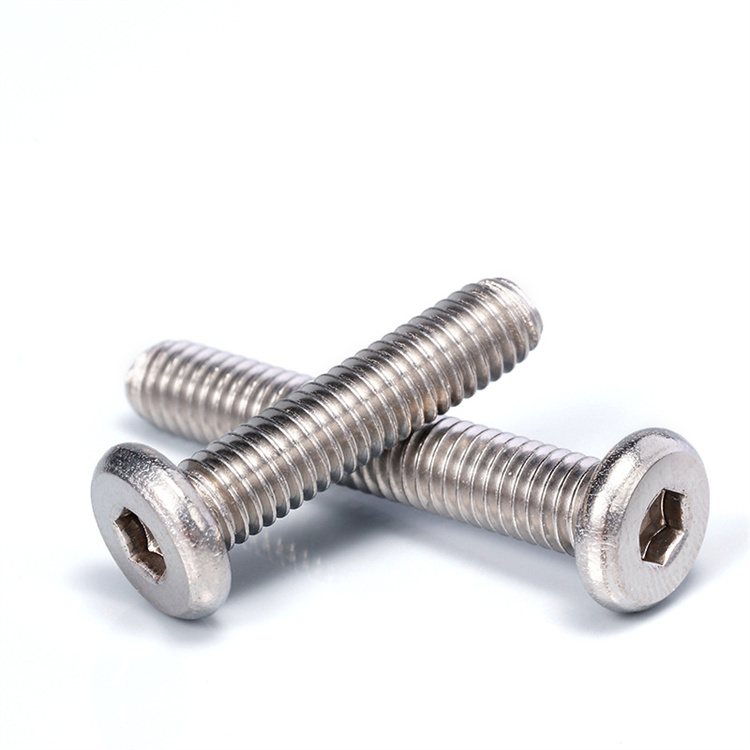

Linsenkopfschrauben mit Innensechskant, Oft als ISO 7380- oder DIN 9427-konforme Befestigungselemente bezeichnet, verfügen sie über einen flachen, gewölbten Kopf mit einem Innensechskantantrieb. Suzhou Anzhikou Hardware Technology Co., Ltd. produziert diese Komponenten mit Kopfdurchmessern, die typischerweise von M1,6 bis M12 reichen, und verwendet dabei aus Taiwan und Japan importierte Kaltstauchgeräte, um eine konstante Kopfrundheit von ±0,05 mm aufrechtzuerhalten. Das Flachkopfdesign verteilt die Klemmlast über eine größere Oberfläche im Vergleich zu Alternativen mit flachem Senkkopf und eignet sich daher besonders für Blechbaugruppen, bei denen die Oberflächenverformung minimiert werden muss.

Drehmomentangaben für gängige Größen

Bei Überschreitung dieser Drehmomentwerte besteht die Gefahr, dass der Innensechskant abreißt oder der Schraubenschaft bricht. Die 2.000 Quadratmeter große Anlage von Anzhikou Hardware umfasst Geräte zum Gewindewalzen von Draht, die eine Oberflächenrauheit von Ra 0,8 μm auf Gewinden erreichen und so Reibungsschwankungen während der Drehmomentanwendung reduzieren. Für Anwendungen, die eine wiederholte Montage erfordern, sollten Sie die Verwendung eines Schraubensicherungsflickens oder eines Nylon-Pellets in Betracht ziehen – Dienstleistungen, die über die Anti-Lockerungs-Produktionslinie des Unternehmens verfügbar sind.

Materialauswahl: Wann sollte man sich für Edelstahl gegenüber legiertem Stahl entscheiden?

Suzhou Anzhikou Hardware Technology Co., Ltd. produziert Innensechskantschrauben in A2-70 (Edelstahl 304), A4-80 (Edelstahl 316) und legierten Stahlsorten 8,8 bis 12,9. Die Entscheidung zwischen rostfreiem und legiertem Stahl geht über die Korrosionsbeständigkeit hinaus. Halbrundkopfschrauben aus Edelstahl A2-70 bieten eine Zugfestigkeit von ca. 700 MPa, neigen jedoch zum Abrieb, wenn sie unter trockenen Bedingungen mit Edelstahlmuttern verbunden werden. Dieses Phänomen, bei dem Oberflächenmaterial unter Druck kaltverschweißt, kann dazu führen, dass Befestigungselemente dauerhaft festfressen.

Praktische Empfehlungen der Umwelt

• Meeres- oder Chemikalienbelastung: Geben Sie A4-80 (316) mit einem Molybdängehalt von 2–3 % an, um Chlorid-Lochfraß zu verhindern. Anzhikou Hardware exportiert diese Qualitäten in über 40 Länder, einschließlich Küstenmärkten, wo die Salzsprühnebelprüfung gemäß ASTM B117 1000 Stunden übersteigt.
• Maschinen mit hoher Vibration: Legierter Stahl 12.9 mit Zinklamellenbeschichtung (Geomet oder DACROMET) bietet eine Zugfestigkeit von 1200 MPa und bietet gleichzeitig eine Salzsprühnebelbeständigkeit von 480 Stunden und übertrifft die Standardverzinkung um den Faktor drei.
• Ausrüstung für die Lebensmittelverarbeitung: A2-70 mit Passivierungsbehandlung erfüllt die FDA-Anforderungen, bei PTFE-beschichteten Varianten wird jedoch eine Gewindeschmierung empfohlen, um Abrieb während der Wartungszyklen zu verhindern.

Die CNC-Ausrüstung des Unternehmens ermöglicht die Herstellung von Miniatur-Innensechskantschrauben mit einem Außendurchmesser von bis zu 0,6 mm und ermöglicht so die Materialauswahl auch bei beengten medizinischen Geräte- oder Elektronikgehäusen, in die Standardbefestigungen nicht passen.

Geometrie des Innensechskantantriebs: Vermeidung von Cam-Out und Werkzeugverschleiß

Der Innensechskantantrieb einer Halbrundkopfschraube beruht auf präzisen Winkeltoleranzen – typischerweise 120° zwischen gegenüberliegenden Flächen bei metrischen Größen. Suzhou Anzhikou Hardware Technology Co., Ltd. setzt CNC-Bearbeitungszentren ein, um die Sockeltiefe auf das 1,25- bis 1,5-fache des Nenngewindedurchmessers zu halten und so den vollständigen Eingriff des Inbusschlüssels sicherzustellen. Flache Steckschlüsseleinsätze, wie sie bei Billigimporten üblich sind, führen dazu, dass das Werkzeug unter dem Drehmoment herausrutscht (Cam-Out), wodurch die Antriebsecken abgerundet werden und das Befestigungselement unbrauchbar wird.

Wichtige Maßprüfungen zur Qualitätssicherung

Das nach ISO9001:2015 zertifizierte Qualitätslabor von Anzhikou Hardware führt eine 100-prozentige Prüfung kritischer Abmessungen mithilfe von Profilprojektoren und Gut/Schlecht-Messgeräten durch. Bei Innensechskantschrauben wirken sich die folgenden Parameter direkt auf die Antriebsleistung aus:

• Steckschlüsselweite: Toleranz von 0,02 mm / -0,00 mm, passend zu Standard-Inbusschlüsseln (z. B. 2,5-mm-Inbusschlüssel für M3-Schrauben).
• Sockel-Bodenradius: Darf 0,1 mm nicht überschreiten, um eine Beeinträchtigung der Schlüsselspitze zu verhindern; Ein zu großer Radius verringert die Kontaktfläche um bis zu 15 %.
• Unrundheit des Kopfdurchmessers: Wird innerhalb von 0,03 mm TIR (Total Indicator Reading) kontrolliert, um eine gleichmäßige Lastverteilung zu gewährleisten, wenn der Halbrundkopf an der Gegenfläche anliegt.

Für Großserien-Montagelinien sollten Sie Innensechskantschlüssel mit Kugelkopf anstelle von Werkzeugen mit geradem Schaft verwenden. Das Kugelende ermöglicht einen abgewinkelten Einstieg von bis zu 25° und verkürzt so die Zykluszeit in engen Räumen, in denen ein vertikaler Zugang zum Werkzeug nicht möglich ist.

Anti-Lockerungsstrategien für Anwendungen mit Halbrundköpfen

Vibrationsbedingtes Lösen bleibt die Hauptfehlerursache für Innensechskantschrauben in Industrieanlagen. Suzhou Anzhikou Hardware Technology Co., Ltd. integriert Anti-Lockerungsfunktionen direkt in seine Produktionslinien und bietet drei unterschiedliche Ansätze basierend auf den Demontageanforderungen und der Betriebstemperatur der Anwendung.

Vergleich von Anti-Lockerungsmethoden

Die Doppelgewindeverformungsmethode, die auf den Gewindewalzgeräten von Anzhikou Hardware verfügbar ist, erzeugt eine leichte Presspassung entlang der Gewindeflanke, ohne dass Fremdmaterial hinzugefügt wird. Dadurch bleibt die Temperaturbeständigkeit des Befestigungselements erhalten und es wird gleichzeitig ein Drehmoment bereitgestellt, das dem eines Nylon-Pellets entspricht. Bei Miniaturschrauben unter M2 ist diese Methode aufgrund von Platzbeschränkungen für Einsätze oder Beschichtungen oft die einzig praktikable Lösung gegen Lockerung.

Kundenspezifische, nicht standardmäßige Schrauben: Von der Zeichnung bis zur Produktion

Mit 20 Jahren Industrieerfahrung und einem Team von 10 Ingenieuren ist Suzhou Anzhikou Hardware Technology Co., Ltd. auf die Umsetzung atypischer Anforderungen in herstellbare Designs spezialisiert. Bei nicht standardmäßigen Innensechskantschrauben handelt es sich häufig um geänderte Kopfhöhen, reduzierte Schaftdurchmesser oder kombinierte Antriebsarten (z. B. Innensechskant mit Torx-Backup-Antrieb für Sicherheitsanwendungen).

Kritische Überlegungen für Sonderanfertigungen

• Eine Reduzierung der Kopfhöhe unter die ISO 7380-Mindestwerte erfordert eine Neugestaltung der Kaltstauchform. Die aus Taiwan importierten Stiftleisten von Anzhikou Hardware können Kopfhöhen bis zum 0,4-fachen des Gewindedurchmessers aufnehmen, allerdings verringert sich dadurch die Sockeltiefe und kann eine kleinere Laufwerksgröße erforderlich sein.
• Schulterschrauben mit gewindelosem Schaft zwischen Kopf und Gewinde erfordern eine präzise Konzentrizitätskontrolle. Die CNC-Drehmaschinen des Unternehmens halten einen Rundlauffehler von 0,01 mm an den Schulterdurchmessern aufrecht, was für die Lagerhaltung oder Drehzapfenanwendungen von entscheidender Bedeutung ist.
• Die Materialzertifizierung für die Luft- und Raumfahrt- oder Medizinbranche wird durch Werkstestberichte (MTRs) und Chargenrückverfolgbarkeit unterstützt, wobei eine jährliche Produktionskapazität von 2.000 Quadratmetern sowohl Prototypen- als auch Großserienbestellungen ermöglicht.

Geben Sie bei kundenspezifischen Anfragen das Material und die Härte der Gegenkomponente an. Das Einschrauben einer Innensechskantschraube in Aluminiumguss (HB 60-80) erfordert andere Gewindeeingriffslängen als das Einschrauben in gehärteten Stahl (HRC 40). Das Ingenieurteam von Anzhikou Hardware verwendet diese Daten, um optimale Gewindelängen und Steigungsdurchmesser zu empfehlen und so ein Festfressen in weichen Materialien oder ein Gewindeabstreifen in harten Substraten zu verhindern.
