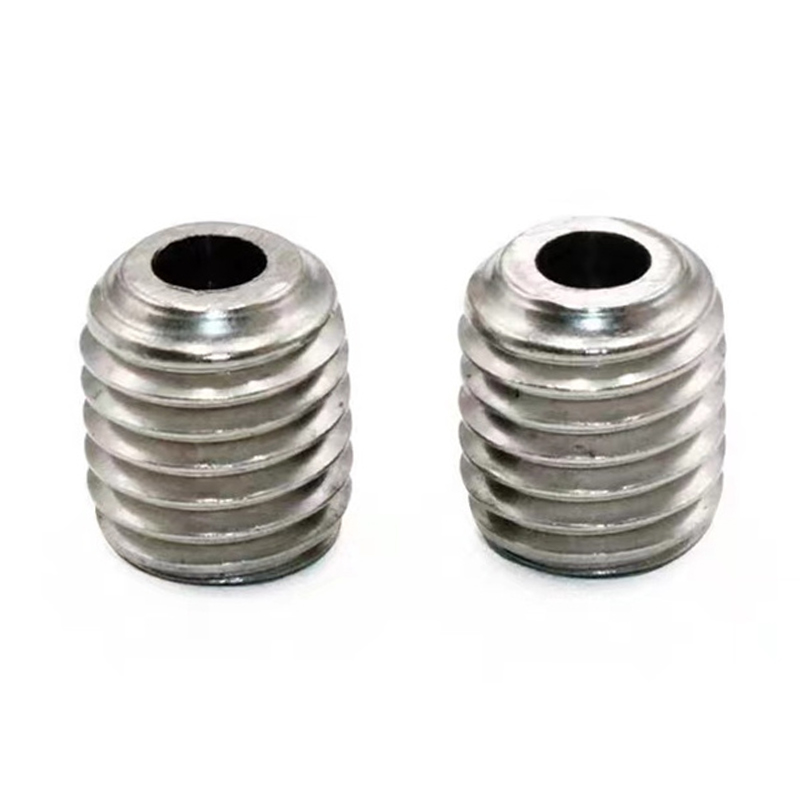

Stellschrauben und Madenschrauben: Professioneller Wissensleitfaden für die Branche

Warum sich Madenschrauben lösen – und wie man das verhindert

Einer der häufigsten Fehler im Einsatz bei Innensechskantschrauben ist das Herausziehen des Innensechskants, bei dem der Inbusschlüssel nicht mehr greift und die Schraube nicht mehr eingedreht oder entfernt werden kann. Dies geschieht selten, weil die Schraube defekt ist – es ist fast immer auf drei vermeidbare Ursachen zurückzuführen: Verwendung der falschen Schlüsselgröße, Anwenden eines Drehmoments auf einen abgenutzten oder zu kleinen Inbusschlüssel oder Anbringen der Schraube mit falsch ausgerichteten Werkzeugen, die die Ecken des Sockels schon bei der ersten Umdrehung abrunden. Der Innensechskant in a Madenschraube ist präzisionsgeformt, und selbst eine Abweichung von 0,1 mm zwischen Schlüssel und Buchse erhöht die Kontaktspannung pro Ecke dramatisch und beschleunigt den Verschleiß.

Auch die Materialgüte der Schraube spielt eine direkte Rolle. Edelstahl-Stellschrauben der Güteklasse 45H haben einen weicheren Sockel als Versionen aus legiertem Stahl der Güteklasse 14.9, die aus 40Cr- oder SCM435-Stahl gefertigt sind. Wenn bei Anwendungen mit hohem Drehmoment Edelstahl wegen der Korrosionsbeständigkeit erforderlich ist, ist der Wechsel zu einer TORX- oder Spline-Antriebs-Stellschraube anstelle eines Standard-Sechskants die praktischste Verbesserung – Spline-Antriebe verteilen das Drehmoment auf mehr Kontaktpunkte und reduzieren das Abrissrisiko um über 30 % im Vergleich zu Innensechskant-Antrieben mit gleichwertigen Schraubengrößen. Bei Suzhou Anzhikou sind nicht standardmäßige Antriebskonfigurationen einschließlich Spline-, Tri-Lobe- und Doppelsechskant-Steckschlüsseleinsätzen für kundenspezifische Gewindestifte bis hinunter zu einem M2-Durchmesser erhältlich.

Auswahl des richtigen Madenschraubenspitzenstils für Ihre Anwendung

Die Spitzengeometrie einer Stellschraube ist nicht kosmetischer Natur – sie bestimmt, wie die Last übertragen wird, ob die passende Welle dauerhaft markiert ist und ob sich die Schraube unter Vibration löst. Die Auswahl des falschen Spitzentyps ist eine häufige Ursache für vorzeitiges Lösen, Wellenschäden und Positionsabweichungen bei Präzisionsbaugruppen. Die fünf am häufigsten verwendeten Spitzenarten dienen jeweils einem bestimmten mechanischen Zweck:

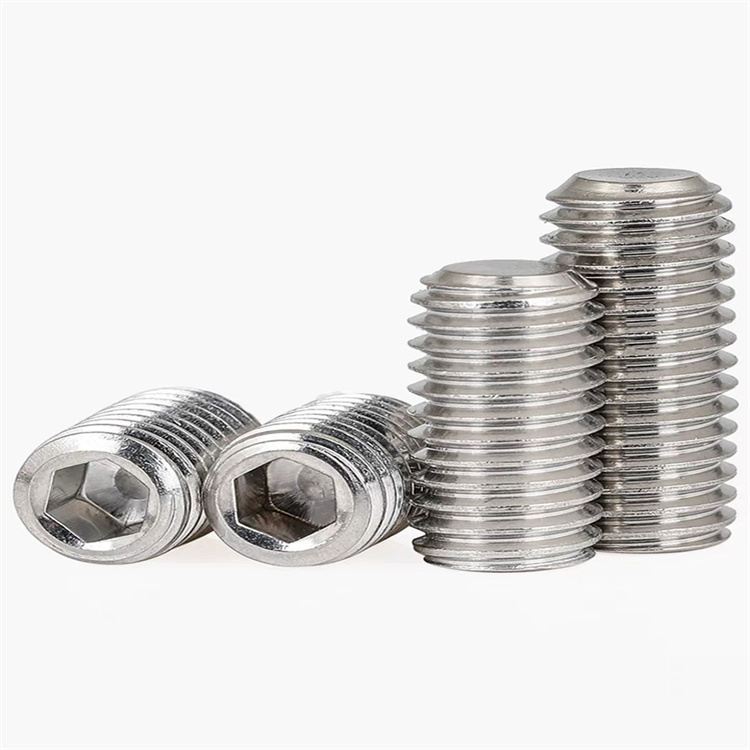

In der Praxis macht der Cup-Punkt über 70 % aus Stellschraube weltweit einsetzbar, da es einen starken Biss bietet, ohne dass eine vorgebohrte Vertiefung am Schaft erforderlich ist. Für optische Instrumente, Präzisionsaktuatoren oder andere Baugruppen, bei denen ein Entfernen und Neupositionieren der Welle zu erwarten ist, ist die flache Spitze jedoch die richtige Wahl – sie verteilt die Klemmlast über einen größeren Bereich und hinterlässt keine bleibenden Spuren. Gewindestifte mit Klauenspitze eignen sich besonders für Indexiervorrichtungen und Wählmechanismen, bei denen die verlängerte zylindrische Nase in ein quergebohrtes Loch in der Welle eingreift, um Rotationsspiel vollständig zu eliminieren.

Drehmomentangaben und das versteckte Risiko eines zu starken Anziehens von Madenschrauben

Die meisten Ingenieure wenden instinktiv ein Anzugsdrehmoment auf die Stellschrauben an – eine feste Drehung, bis sie sich fest anfühlt. Dieser Ansatz ist problematisch, da Gewindestifte im Gegensatz zu Durchgangsschrauben keinen Schraubenkopfflansch haben, der die Klemmkraft durch taktile Rückmeldung signalisiert. Ein zu starkes Anziehen einer Stellschraube mit kleinem Durchmesser ist äußerst einfach und hat zwei zerstörerische Folgen: Gewindeausreißen im Gewindeloch (besonders bei Aluminiumgehäusen) und Verformung des Innensechskants, die ein zukünftiges Entfernen verhindert.

Die empfohlenen Anzugsdrehmomente für Standard-Innensechskantschrauben aus legiertem Stahl (Güteklasse 14.9) lauten wie folgt und sollten als Obergrenzen und nicht als Zielwerte betrachtet werden:

• M2 (Innensechskantschlüssel 0,9 mm): 0,1 – 0,15 N·m
• M2,5 (Inbusschlüssel 1,3 mm): 0,2 – 0,3 N·m
• M3 (Inbusschlüssel 1,5 mm): 0,4 – 0,6 N·m
• M4 (Innensechskantschlüssel 2,0 mm): 1,0 – 1,5 N·m
• M5 (Inbusschlüssel 2,5 mm): 2,0 – 3,0 N·m
• M6 (Inbusschlüssel 3,0 mm): 4,0 – 5,5 N·m
• M8 (Inbusschlüssel 4,0 mm): 9,0 – 12,0 N·m

Wenn das Grundmaterial eine Aluminiumlegierung ist (z. B. 6061-T6), reduzieren Sie die oben genannten Drehmomentwerte um etwa 40 %, um ein Herausziehen des Gewindes zu vermeiden. Bei Anwendungen in vibrationsanfälligen Umgebungen – Motoren, Getrieben, Pumpen – ist es zuverlässiger, vor dem Einbau eine kleine Menge mittelfester Schraubensicherungsmasse (entspricht Loctite 243) auf die Gewinde aufzutragen, als sich nur auf das Drehmoment zu verlassen. Dadurch entfällt die Notwendigkeit einer übermäßigen Klemmkraft, während gleichzeitig ein Losbrechmoment erhalten bleibt, das einer selbsttätigen Lockerung unter zyklischen Belastungen entgegenwirkt.

Materialauswahl über Edelstahl hinaus: Wann sollten Madenschrauben aus legiertem Stahl, Messing oder Titan verwendet werden?

Die Standardannahme für korrosionsbeständige Stellschrauben ist Edelstahl – typischerweise A2 (304) oder A4 (316). Obwohl dies für die meisten Umgebungen angemessen ist, ist es nicht immer die optimale Wahl, und die Auswahl des falschen Materials führt zu Problemen, die erst nach der Installation sichtbar werden. Das Verständnis der Kompromisse zwischen verfügbaren Materialien ist für Präzisions- und Spezialanwendungen von entscheidender Bedeutung.

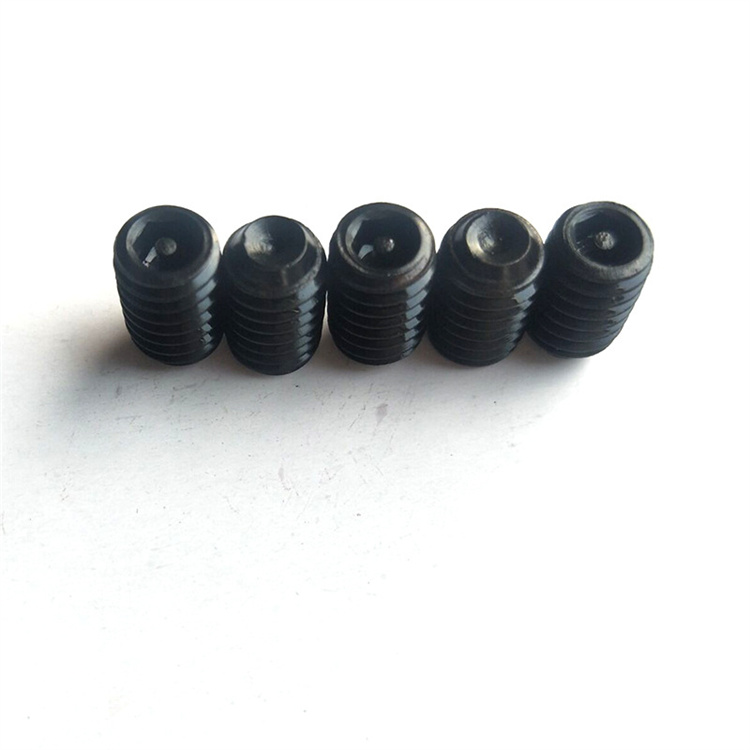

Legierter Stahl (Klasse 12,9 / 14,9)

Mit schwarzem Oxid oder Zinkphosphat beschichtete Stellschrauben aus legiertem Stahl bieten die höchste Härte und innere Festigkeit aller Standardoptionen. Der wärmebehandelte Kern (typischerweise SCM435- oder 40Cr-Stahl) widersteht einer Verformung der Buchse bei hohem Drehmoment und macht diese zur richtigen Wahl für Anwendungen mit hoher Spannkraft auf gehärteten Wellen. Ohne zusätzlichen Oberflächenschutz sind sie nicht für feuchte oder chemisch aggressive Umgebungen geeignet.

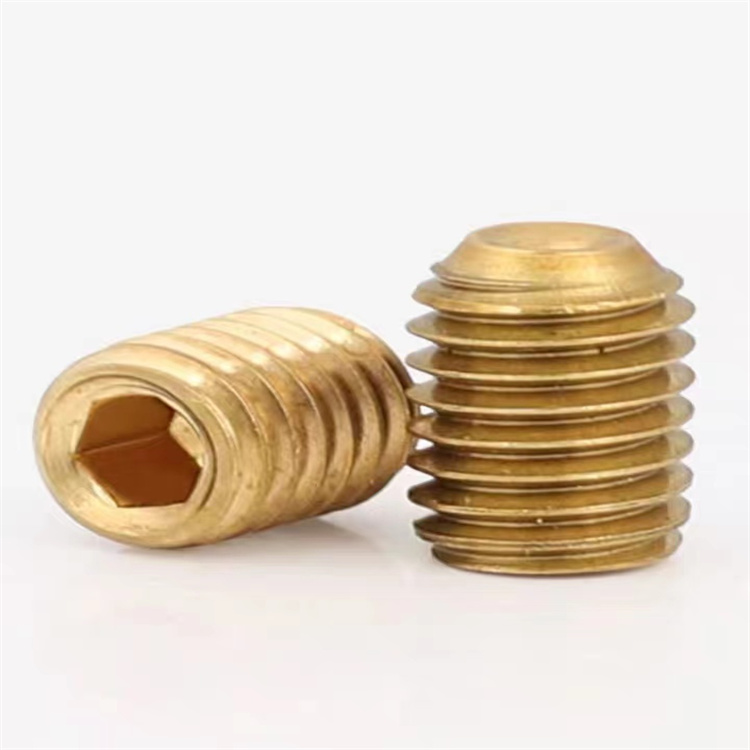

Messing-Stellschrauben

Messing-Gewindestifte sind nicht magnetisch, funkenfrei und elektrisch leitend – Eigenschaften, die sie in der Elektronik, in explosionsgefährdeten Umgebungen und in Präzisionsinstrumenten unverzichtbar machen, wo Eisenteile Störungen verursachen würden. Die weichere Messingspitze verhindert außerdem Riefenbildung auf polierten Edelstahl- oder Chromschäften. Aufgrund ihrer geringeren Härte sollten Messing-Stellschrauben niemals für Spannaufgaben mit hohem Drehmoment verwendet werden. Für Einstellschrauben, Erdungskontakte und Sensorpositionierung in medizinischen oder Laborgeräten ist Messing jedoch oft die einzig geeignete Wahl.

Titan-Stellschrauben

Gewindestifte aus Titan der Güteklasse 5 (Ti-6Al-4V) werden für Anwendungen in der Luft- und Raumfahrt, im High-End-Radsport und bei medizinischen Geräten spezifiziert, bei denen Gewichtsreduzierung entscheidend ist und Korrosionsbeständigkeit in Körperflüssigkeiten oder aggressiven Atmosphären erforderlich ist. Da Titan-Stellschrauben etwa 56 % des Gewichts von entsprechendem Edelstahl ausmachen, sorgen sie für erhebliche Masseneinsparungen bei Baugruppen, bei denen Dutzende von Befestigungselementen verwendet werden. Festfressen – die Tendenz von Titan, bei Gleitkontakt kalt zu verschweißen – muss vor dem Einbau durch Auftragen eines Anti-Seize-Mittels auf die Gewinde bekämpft werden.

Gewindeeingriffslänge: Der am häufigsten übersehene Parameter bei der Konstruktion von Stellschrauben

Im Gegensatz zu einer Standardschraube, bei der der Gewindeeingriff visuell durch Zählen der freiliegenden Gewindegänge bestätigt werden kann, sitzt eine Stellschraube vollständig versenkt in einem Sackloch mit Gewinde, wodurch es unmöglich ist, die Einschraubtiefe nach der Installation visuell zu überprüfen. Unzureichender Gewindeeingriff ist eine der Hauptursachen für Ausreißfehler von Stellschrauben unter axialer Belastung und handelt sich fast immer eher um einen Konstruktionsfehler als um einen Herstellungsfehler.

Die minimale Gewindeeingriffslänge, die erforderlich ist, um die volle Zugfestigkeit der Schraube zu entwickeln, hängt von der relativen Härte der Schraube und des Gewindematerials ab. Für Standard-Innensechskantschrauben gelten folgende Richtlinien:

• Schraube aus legiertem Stahl im Stahlgehäuse: Mindesteingriff = 1,0× Schraubennenndurchmesser (z. B. M6 benötigt mindestens 6 mm Gewindeeingriff).
• Schraube aus legiertem Stahl im Aluminiumgehäuse: Mindesteingriff = 1,5–2,0× Schraubennenndurchmesser zum Ausgleich der geringeren Zugfestigkeit von Aluminiumgewinden.
• Edelstahlschraube im Kunststoffgehäuse: Mindesteingriff = 3,0× Schraubennenndurchmesser; Spiraleinsätze (z. B. Helicoil) werden dringend empfohlen.
• In Vibrationsumgebungen: Addieren Sie 25–50 % zu den oben genannten Mindestwerten als Sicherheitsmarge gegen eine fortschreitende Lockerung.

Wenn die Wandstärke des Gehäuses keine ausreichende Eingriffstiefe zulässt, besteht die Lösung darin, entweder den Schraubendurchmesser zu vergrößern oder auf eine längere Madenschraube umzusteigen und eine Nabenkonstruktion mit durchgehendem Gewinde zu verwenden. Inbus-Gewindestifte mit individueller Länge – einschließlich nicht standardmäßiger Längen, die nicht im Katalogbestand verfügbar sind – können nach genauen Spezifikationen hergestellt werden, was eine häufige Anforderung für Konstrukteure von Präzisionsmechanismen ist, die mit kompakten Gehäusen arbeiten.

Anti-Lockerungslösungen speziell für Madenschrauben in rotierenden Baugruppen

Standard-Stellschrauben, die zur Befestigung von Riemenscheiben, Zahnrädern, Nocken und Stellringen an rotierenden Wellen verwendet werden, gehören zu den Befestigungselementen in jeder Maschine, die am stärksten Vibrationen ausgesetzt sind. Im Gegensatz zu Flanschbefestigungen, die von der Reibung unter dem Schraubenkopf profitieren, basieren Gewindestifte vollständig auf der Gewindereibung und dem Punkt-zu-Schaft-Eingriff, um ein Lösen zu verhindern. Bei kontinuierlich rotierenden Baugruppen – insbesondere solchen mit Drehrichtungsumkehr, Start-Stopp-Zyklen oder Unwuchtbelastungen – reicht dies ohne zusätzliche Maßnahmen oft nicht aus.

Die wirksamsten Antilockerungsstrategien für Stellschrauben in rotierenden Anwendungen, geordnet von der einfachsten bis zur robustesten, sind:

• Stapelung mit zwei Stellschrauben: Installieren Sie zwei Stellschrauben gleicher Größe im gleichen Gewindeloch, wobei die innere Schraube auf das richtige Drehmoment eingestellt und die äußere Schraube fest dagegen angezogen wird. Durch die Druckvorspannung zwischen den beiden Schrauben wird der Widerstand gegen Selbstlockerung ohne zusätzliche Bauteile deutlich erhöht.
• Versetzte Doppelstellschrauben: Verwenden Sie zwei um 90° oder 120° versetzte Gewindelöcher um den Umfang der Nabe. Dadurch wird die Klemmlast gleichmäßiger auf die Welle verteilt und verhindert, dass die Welle bei exzentrischer Belastung kippt oder sich axial verschiebt.

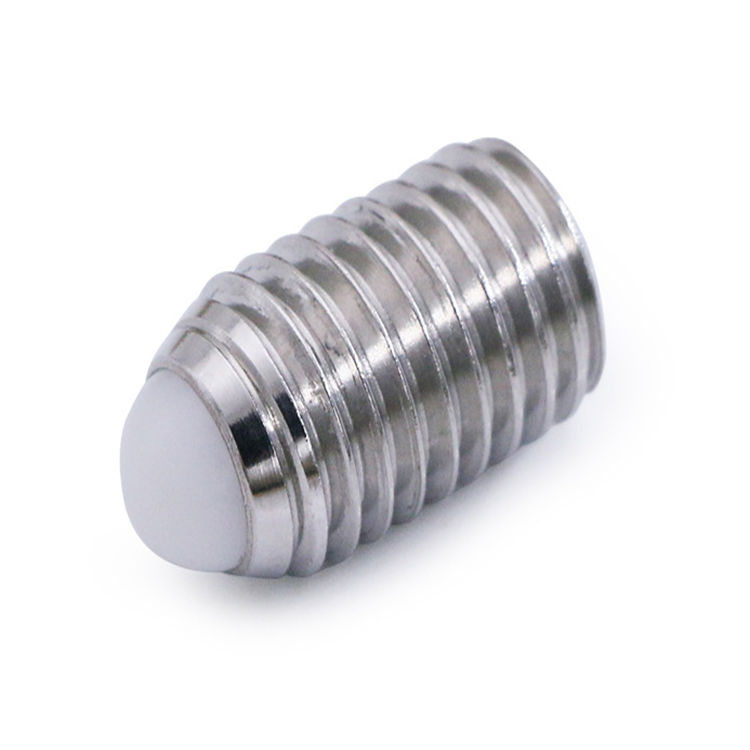

• Nylon-Patch-Stellschrauben: Diese verfügen über einen vorab aufgebrachten Nylon-Patch auf den Gewindeflanken, der sich beim Einbau in das Gegengewinde verformt und so eine mechanische Verriegelung schafft, die nicht nur auf Reibung beruht. Wirksam für Anwendungen, bei denen flüssige Schraubensicherungen verboten sind.

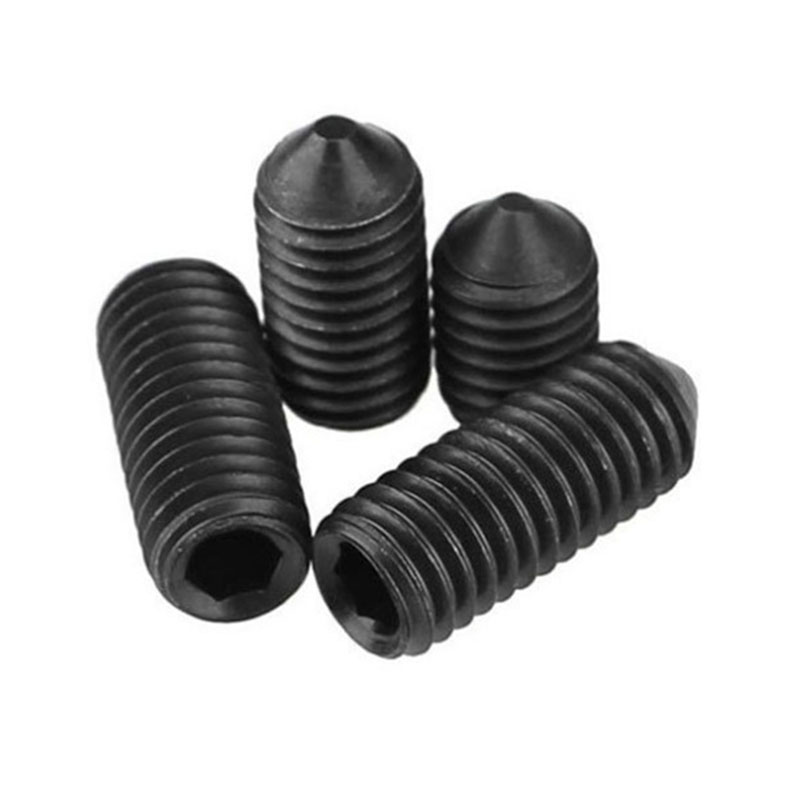

• Vorgebohrte Schaftvertiefungen: Bei dauerhaften Installationen sorgt eine kleine konische Vertiefung, die am Kontaktpunkt der Stellschraube in die Welle gebohrt wird – abgestimmt auf eine Stellschraube mit konischer Spitze – für eine positive mechanische Verriegelung, die sowohl Rotations- als auch Axialbewegungen selbst bei starken Vibrationen widersteht.

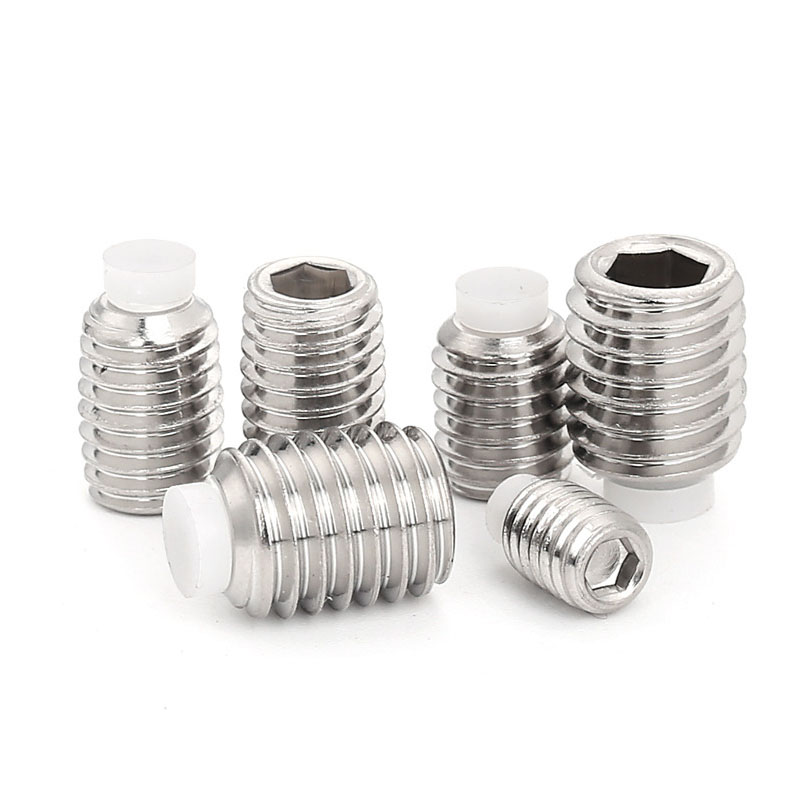

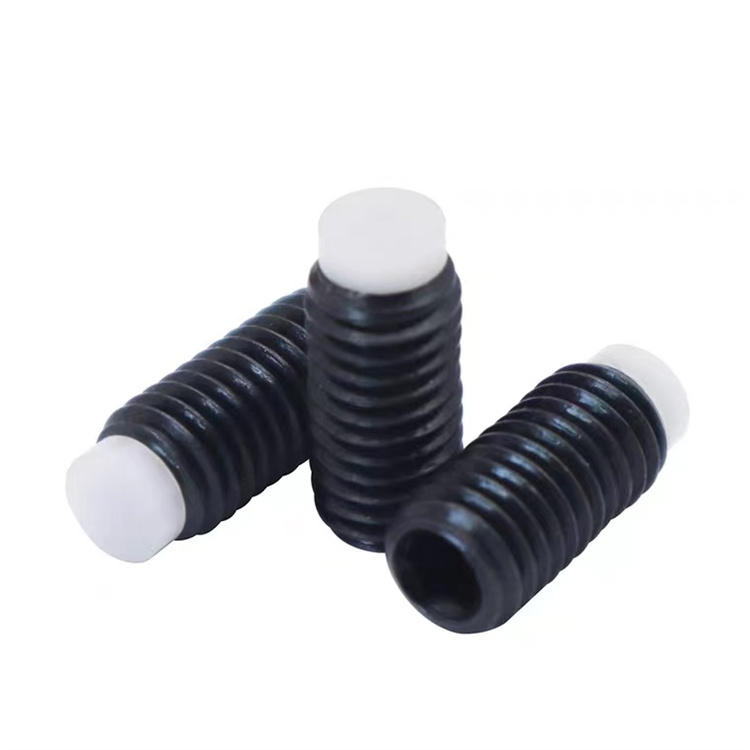

Nylon-Patch- und Vollnylon-Spitzen-Stellschrauben sind Sonderanfertigungen, die spezielle Produktionswerkzeuge erfordern. Zu den Fertigungskapazitäten von Suzhou Anzhikou gehören Stellschrauben mit Nyloneinsatz und Patchabdeckung, die für Installationszyklen zur einmaligen oder mehrfachen Verwendung optimiert sind und nach kundenspezifischen Gewindegrößen, Längen und Spitzengeometrien hergestellt werden.
