Maßkontrollpunkte, die bei der Herstellung von Mikroschrauben von Bedeutung sind
Für einen Mikroschraube Die Maßkontrolle ist nicht auf Außendurchmesser und Länge beschränkt. Käufer sollten auf Kopfhöhe, Gewindesteigung, Antriebstiefe, Spitzenform und Konzentrizität achten, da jedes Merkmal die Zuverlässigkeit der Montage beeinflussen kann. Bei kompakten Produkten kann bereits eine geringfügige Abweichung dazu führen, dass sich die Schraube verkantet, das Drehmoment schlecht übertragen wird, das Gewinde abreißt oder benachbarte Komponenten beeinträchtigt werden.
Eine praktische Spezifikation sollte kritische Abmessungen klar von allgemeinen Abmessungen trennen. Kritische Abmessungen wirken sich direkt auf Montage, Verriegelung, elektrischen Kontakt, Abdichtung oder Aussehen aus. Bei Teilen mit Mikrogröße ist die Kontrolle der Beziehung zwischen den Abmessungen oft wichtiger als die Kontrolle einer einzelnen Dimension allein.
Wichtige Details, die vor der Anpassung bestätigt werden müssen
- Gewindespezifikation, einschließlich Hauptdurchmesser, Nebendurchmesser, Steigung und Gewindelänge.
- Kopftyp, z. B. Flachkopf, Senkkopf, Flachkopf, Waferkopf oder kundenspezifischer Flachkopf.
- Antriebsart und Antriebstiefe, insbesondere bei Verwendung automatischer Montagewerkzeuge.
- Spitzendesign, z. B. flache Spitze, Kegelspitze, Hundespitze oder selbstschneidende Spitze.
- Dicke der Oberflächenbehandlung, da die Beschichtung den Gewindesitz bei sehr kleinen Schrauben beeinträchtigen kann.
Aufgrund unserer Produktionserfahrung können wir Miniaturschrauben mit einem Außendurchmesser von 0,6 mm und einer Länge von 0,6 mm herstellen. Daher empfehlen wir in der Regel, vor der Massenproduktion das Gegenstück, das Montagedrehmoment und die Zeichnungstoleranz gemeinsam zu bestätigen.
Material- und Oberflächenbehandlungsoptionen für Mikrobefestigungen
Materialauswahl für Mikroverschlüsse sollte der Festigkeit, Korrosionsbeständigkeit, Leitfähigkeit, den magnetischen Anforderungen und der Montageumgebung entsprechen. Kleine Befestigungselemente haben nur eine begrenzte Tragfläche, daher kann das falsche Material zum Bruch des Kopfes, zur Beschädigung des Gewindes, zu Rost oder zu schlechter langfristiger Haltbarkeit führen.
Allgemeine Material- und Behandlungsüberlegungen für Mikrobefestigungsanwendungen | Anforderung | Gemeinsame Option | Aufmerksamkeitspunkt für Käufer |
| Höhere Festigkeit | Kohlenstoffstahl oder legierter Stahl | Die Wärmebehandlungs- und Beschichtungskompatibilität sollte bestätigt werden |
| Korrosionsbeständigkeit | Edelstahl oder Rostschutzbeschichtung | Die Anforderungen an den Salzsprühnebel sollten mit der realen Umgebung übereinstimmen |
| Leitfähigkeit | Kupfer, Messing oder leitfähige Beschichtung | Die mechanische Festigkeit kann geringer sein als bei Stahl |
| Dekoratives Aussehen | Vernickelung, schwarzes Zink, Passivierung oder kundenspezifische Oberfläche | Farbkonsistenz und Schichtdicke erfordern Prüfstandards |
Die Oberflächenbehandlung sollte nicht nur nach Farbe ausgewählt werden. Bei Mikroabmessungen kann die Beschichtungsdicke das Montagegefühl und den Gewindeeingriff verändern. Wenn das Gewinde sehr klein ist, kann die Kontrolle der Beschichtung zu einer funktionalen Anforderung und nicht nur zu einer Anforderung an das Aussehen werden. Mit kompletter Testausrüstung und ISO9001:2015-Zertifizierung des Qualitätssicherungssystems helfen wir Käufern, sowohl das Erscheinungsbild als auch die Benutzerfreundlichkeit zu kontrollieren.
Tipps zur Designüberprüfung für nicht standardmäßige Mikrobefestigungen
Nicht standardmäßige Mikroverschlüsse erfordern oft mehr Designüberprüfungen als Standardteile, da die Kopfform, die Gewindelänge, die Spitzenstruktur, der Schulterdurchmesser oder die Antilockerungsfunktion möglicherweise für ein bestimmtes Produkt entwickelt wurden. Bevor die Werkzeuge geöffnet oder eine Serienproduktion veranlasst werden, sollten Käufer prüfen, ob die Konstruktion einfach herzustellen, zu prüfen und zu montieren ist.
Praktische Checkliste für die Designprüfung
- Prüfen Sie, ob der Schraubenkopf ausreichend dick ist, um den gewählten Antriebstyp zu unterstützen.
- Überprüfen Sie, ob die Gewindeeingriffslänge für das Gegenmaterial ausreichend ist.
- Vermeiden Sie extrem scharfe Ecken, es sei denn, sie sind funktionell notwendig, da sie die Formgebung erschweren können.
- Bestätigen Sie, ob die Schraube mit Standardlehren geprüft werden kann oder kundenspezifische Prüfwerkzeuge erforderlich sind.
- Bewerten Sie, ob sich die ausgewählte Oberflächenbehandlung auf die endgültige Gewindepassung oder die Antriebsleistung auswirkt.
Unser Ingenieursteam verfügt über langjährige Erfahrung in der individuellen Anpassung von nicht standardmäßigen Schrauben. Daher unterstützen wir Kunden häufig bei der Überprüfung von Zeichnungen im Hinblick auf Herstellbarkeit, Montagestabilität und Durchführbarkeit von Inspektionen. Dies kann wiederholte Probenmodifikationen reduzieren und die Liefereffizienz verbessern.
Montagerisikokontrolle für Miniatur-Befestigungsanwendungen
Die Montage von Mikro-Befestigungselementen scheitert häufig an Drehmomentabweichungen, schlechter Ausrichtung, unzureichendem Gewindeeingriff oder ungeeigneten Werkzeugbits. Da es sich um kleine Teile handelt, sind Schäden möglicherweise nicht auf den ersten Blick erkennbar, können sich aber später in Form von Lockerung, Abrutschen des Kopfes, Rissbildung oder instabiler Produktleistung bemerkbar machen.
Käufer sollten die Montagemethode frühzeitig festlegen. Manuelle Montage, Elektroschraubermontage und automatische Zuführsysteme erfordern möglicherweise unterschiedliche Schraubenkopfformen, Einschraubtiefen, Gewindedesigns und Oberflächenbedingungen. Die beste Mikroschraube ist nicht nur präzise gefertigt; Es muss auch wiederholt leicht zu montieren sein.
Faktoren, die die Stabilität der Baugruppe verbessern
- Verwenden Sie eine Antriebskonstruktion, die zum Montagewerkzeug und Drehmomentbereich passt.
- Kontrollieren Sie Grate und Fremdkörper, um ein Verstopfen während der automatischen Zuführung zu vermeiden.
- Bestätigen Sie, ob bei Vibrationen oder wiederholten Bewegungen eine Lockerungsschutzbehandlung erforderlich ist.
- Legen Sie realistische Drehmomentstandards fest, basierend auf Schraubengröße, Material und Stärke des Gegenstücks.
- Führen Sie vor der Massenproduktion Mustertests durch, wenn die Struktur neu oder kundenspezifisch ist.
Mit mehr als 200 Sätzen Präzisionsausrüstung für Kaltstauchen, Gewindewalzen, CNC-Bearbeitung und Anti-Loss-Behandlung können wir sowohl die Standardproduktion als auch maßgeschneiderte Mikrobefestigungslösungen für Käufer mit unterschiedlichen Qualitäts- und Quantitätsanforderungen unterstützen.

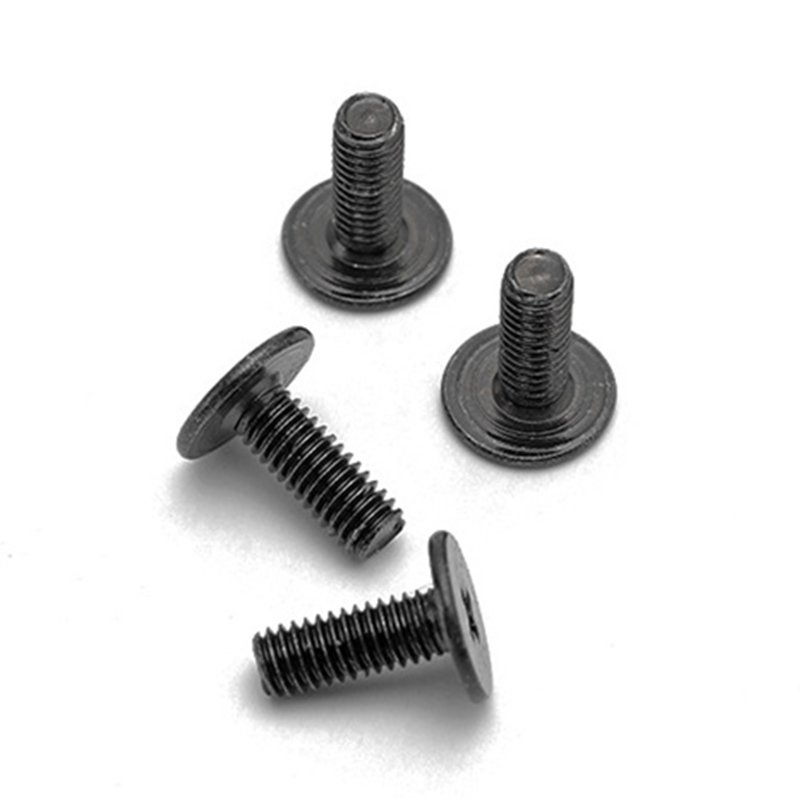

.jpg "M2x3 schwarze Zink-Flachkopf-Kreuzschraube für Laptop und Notebook")
.jpg "M3-Abstandshalter aus poliertem Edelstahl für Festplatten")
.png "M6-Schraube aus Karbonstahl mit Innensechskant und flachem Kopf")

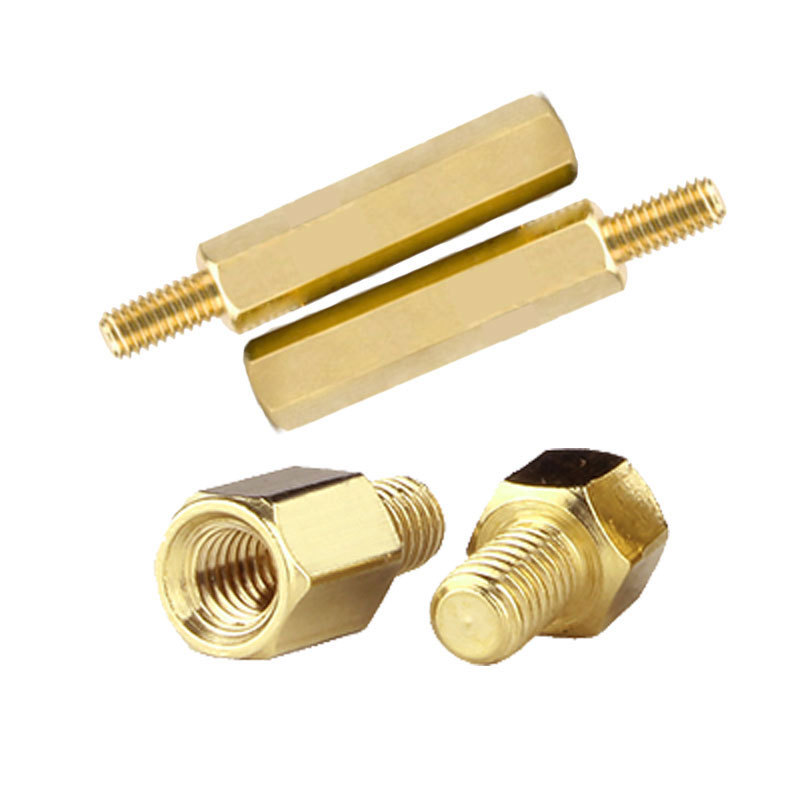

.jpg "Heißer Verkauf m2,5 Messing-Sechskant-Abstandshalter für Motherboard")

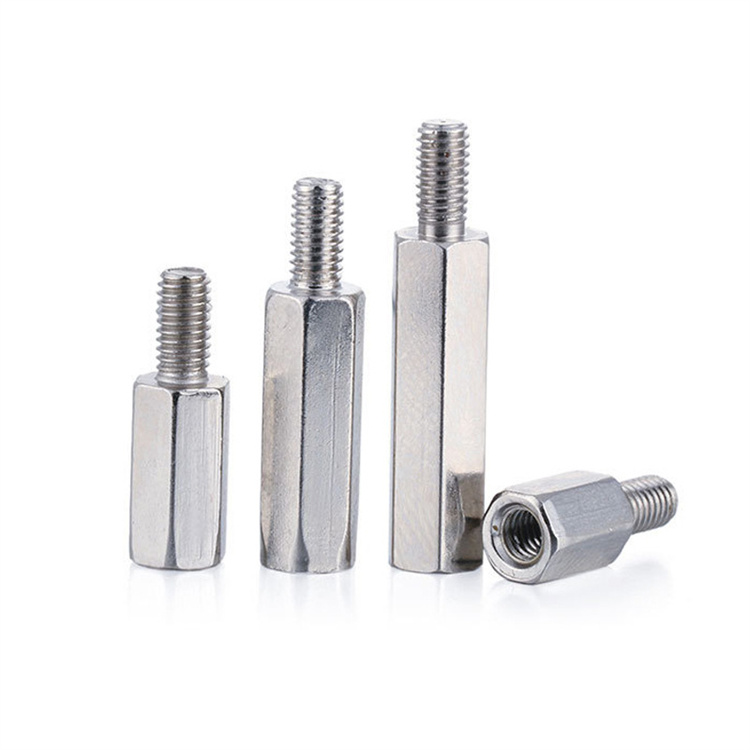

.jpg "Heißer Verkauf Edelstahl M3 Abstandshalter für Computergehäuse")

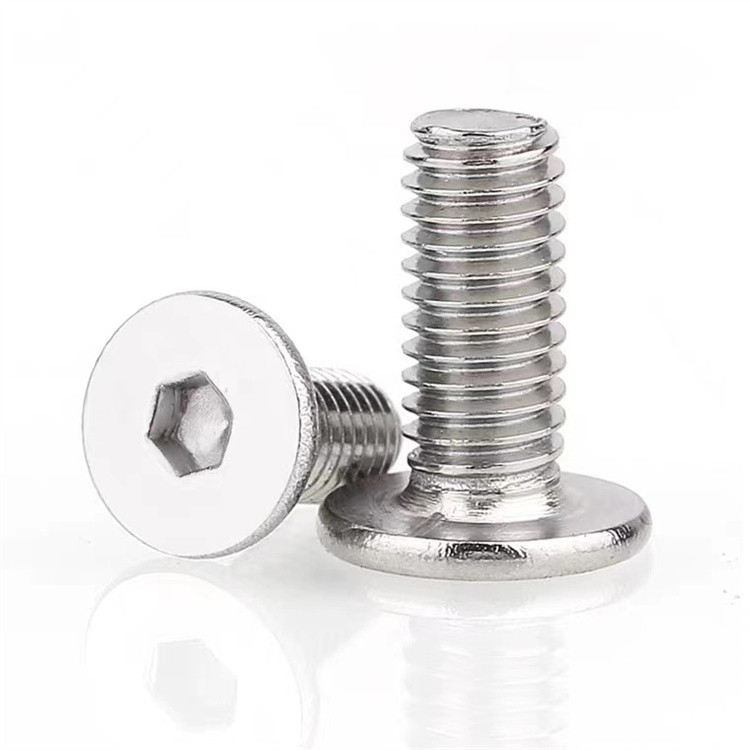

.jpg "M3-Sechskantschraube mit vernickeltem Kohlenstoffstahl und flachem Kopf")

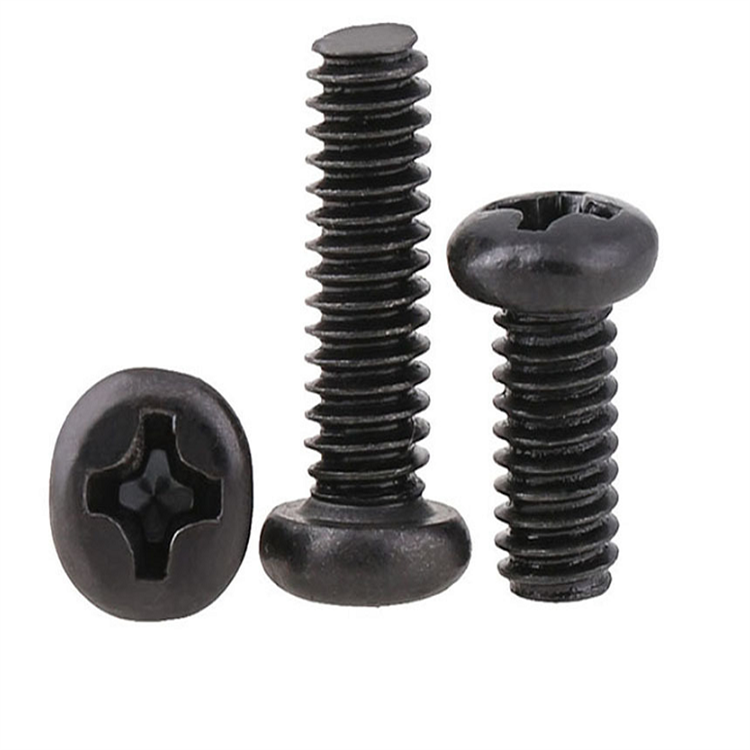

.png "M1,2 schwarze Mini-Flachkopf-Maschinenschraube für elektronische Instrumente")

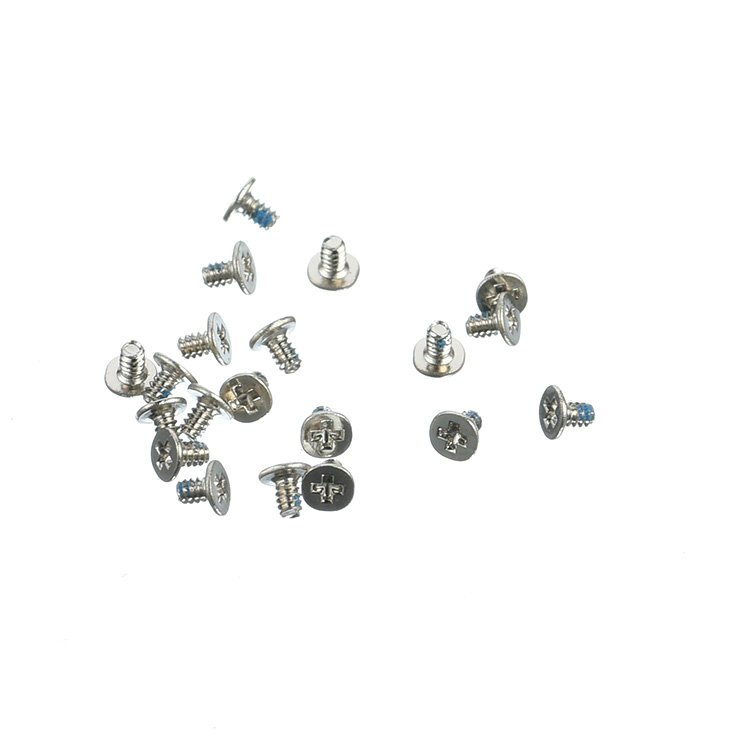

.jpg "M1-Flachkopf-Mikroschraube aus Edelstahl mit Gewindesicherung, 0,5 mm")
