Quertoleranz in Sechskantschrauben und seine Auswirkung auf die Zuverlässigkeit von Schraubenschlüsseln

Die Schlüsselweite (AF) einer Sechskantschraube ist der Parameter, der bestimmt, ob ein Schraubenschlüssel oder Steckschlüssel richtig auf dem Kopf des Befestigungselements sitzt. Auch wenn dies unkompliziert erscheint, hat das dem AF zugewiesene Toleranzfenster – und wie es mit den Herstellungstoleranzen des Schraubenschlüssels zusammenwirkt – einen direkten Einfluss darauf, ob das Installationsdrehmoment effizient übertragen wird oder ob das Werkzeug rutscht, die Abflachungen abrundet oder eine ungleichmäßige Belastung ausübt. Gemäß ISO 4014 und DIN 931 wird die AF-Toleranz für eine Sechskantschraube der Produktklasse A für Größen bis M16 mit h15 angegeben, was eine erhebliche negative Abweichung vom Nennwert zulässt. Für eine M10-Schraube (Nenn-SW 17 mm) beträgt der minimal zulässige SW-Wert unter h15 16,73 mm – ein Abstand von 0,27 mm zum Nennwert.

Für sich genommen klingt 0,27 mm vernachlässigbar. In Kombination mit einem Standard-Gabelschlüssel, der mit einer eigenen Toleranz gefertigt wurde (typischerweise 0,19 mm an der Backenöffnung für einen 17-mm-Schlüssel nach DIN 894), kann das Gesamtspiel zwischen Schlüsselmaul und Bolzenflanke 0,46 mm erreichen. Bei hohem Drehmoment ermöglicht dieses Spiel eine Rotationsschräge, die die Kontaktspannung an den flachen Ecken konzentriert, anstatt sie über die gesamte flache Fläche zu verteilen. Das Ergebnis ist eine Eckenabrundung – zuerst an der Schraube, dann an der Schlüsselbacke – und ein fortschreitender Verlust des Eingriffs, der normalerweise nach 5–15 Zyklen mit hohem Drehmoment nicht mehr akzeptabel ist. Für Anwendungen, die einen wiederholten Ein- und Ausbau erfordern, ist die Angabe einer engeren AF-Toleranz bei der Beschaffung – oder die Aufrüstung auf eine Innensechskantkonfiguration (Inbus), die den Backenspielraum vollständig eliminiert – eine konkrete Gegenmaßnahme ohne strukturelle Nachteile.

Suzhou Anzhikou Hardware Technology Co., Ltd. produziert Sechskantschrauben mit Schlüsselflächenabmessungen, die in kundenspezifizierten Toleranzfenstern gehalten werden, die enger als die ISO-Standardvorgaben sind. Dabei kommen aus Taiwan und Japan eingeführte Gewindewalz- und CNC-Geräte zum Einsatz, die in der Lage sind, die Maßkonstanz über Produktionsläufe mit hohen Stückzahlen ohne Einbußen bei der Produktionsrate aufrechtzuerhalten.

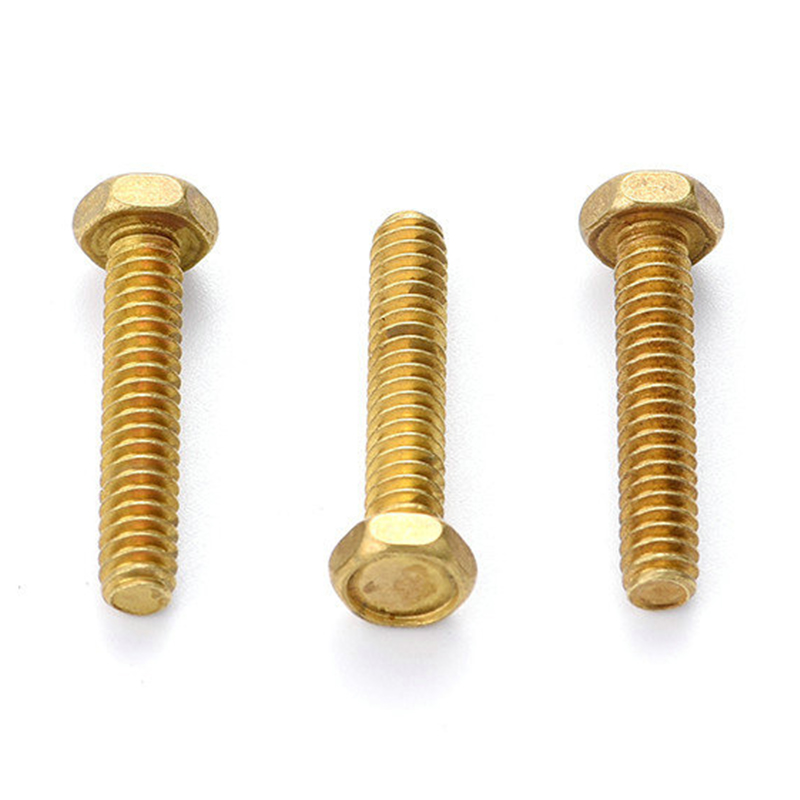

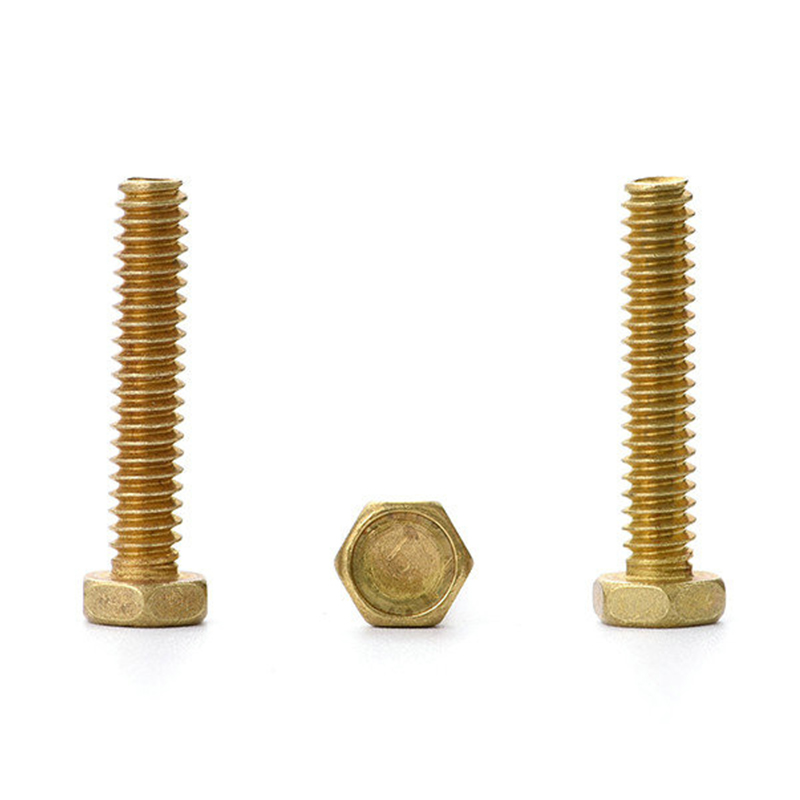

Sechskantschrauben aus massivem Messing in Elektro- und Erdungsanwendungen – Kompromisse zwischen Leitfähigkeit und Stärke

Aufgrund seiner elektrischen Leitfähigkeit wird Messing häufig für Sechskantschrauben in Elektrogehäusen, Erdungsschienen und Klemmenblockbaugruppen verwendet. Die Leitfähigkeit von Messinglegierungen variiert jedoch erheblich je nach Zusammensetzung, und der Unterschied ist bei Anwendungen von Bedeutung, bei denen der Kontaktwiderstand ein Konstruktionsparameter ist. Die beiden am häufigsten bei der Herstellung von Verbindungselementen verwendeten Messinglegierungen sind CuZn39Pb3 (ca. 15–18 % IACS-Leitfähigkeit) und CuZn36Pb3 (17–20 % IACS). Zum Vergleich: Reines Kupfer besteht zu 100 % aus IACS und Aluminium 6061 zu etwa 40 % aus IACS. Messingschrauben sind daher kein Ersatz für Kupfer, wenn ein geringer Kontaktwiderstand entscheidend ist – sie stellen einen strukturellen Kompromiss dar, der eine ausreichende Leitfähigkeit bei weitaus besserer Bearbeitbarkeit und Gewindeformleistung als reines Kupfer bietet.

Bei Erdungsanwendungen ist der kritischere Faktor oft nicht die Gesamtleitfähigkeit, sondern der Grenzflächenwiderstand an der Bolzenauflagefläche und am Gewindeeingriff. Oxidschichten auf Messingoberflächen, die sich innerhalb von Stunden nach Einwirkung von Luft bilden, erhöhen den Kontaktwiderstand im Vergleich zu frisch bearbeiteten Oberflächen um eine Größenordnung. Um einen niedrigen Kontaktwiderstand aufrechtzuerhalten, ist entweder eine Oberflächenbehandlung erforderlich, die Oxidation verhindert (Versilberung für Hochleistungserdung, Nickelbeschichtung für den allgemeinen Gebrauch) oder eine Verbindungskonstruktion, die ausreichend Kontaktdruck gewährleistet, um die Oxidschicht mechanisch zu durchbrechen. Die rein für die strukturelle Klemmung berechneten Drehmomentwerte reichen häufig nicht aus, um diese Oxidverdrängung zu erreichen. Konstruktionsstandards für Erdungsverbindungen wie IEEE 837 und IEC 61439 berücksichtigen dies mit separaten Drehmoment- und Kontaktdruckanforderungen, die über die typischen Spezifikationen für strukturelle Verbindungselemente hinausgehen.

Sechskantschrauben aus massivem Messing zeigen auch ein Phänomen, das als Spannungsrisskorrosion (SCC) bekannt ist, wenn ammoniakhaltige Atmosphären vorhanden sind – landwirtschaftliche Anlagen, Kühlanlagen und einige Wasseraufbereitungsumgebungen. Besonders anfällig sind hochverzinkte Messinglegierungen (über 15 % Zn). Wenn ein SCC-Risiko besteht, führt die Angabe eines Messings mit niedrigerem Zinkgehalt (CuZn10 oder CuZn15) oder der Wechsel zu einer Siliziumbronzelegierung zu einer wesentlich besseren SCC-Beständigkeit bei nur geringfügiger Verringerung der Bearbeitbarkeit. Das Ingenieurteam von Anzhikou bewertet die Betriebsumgebungen der Kunden im Rahmen des Materialauswahlprozesses für kundenspezifische Verbindungselementebestellungen und weist proaktiv auf das SCC-Risiko hin, bevor die Produktion aufgenommen wird.

Berechnung der Gewindeeingriffslänge für Sechskantschrauben in Nicht-Stahl-Verbindungsmaterialien

Die Faustregel, dass „der Gewindeeingriff einem Schraubendurchmesser entsprechen sollte“, stammt aus der Konstruktion von Stahl-Stahl-Verbindungen und lässt sich nicht sicher auf Baugruppen übertragen, bei denen sich die Gewindebohrung in Aluminium, Zinkdruckguss, Messing oder technischen Kunststoffen befindet. Diese Materialien haben eine wesentlich geringere Gewindescherfestigkeit als Stahl, was bedeutet, dass sich bei gleicher axialer Schraubenlast die Gegengewinde lösen, bevor die Schraube selbst versagt. Die Mindesteingriffslänge zur Verhinderung eines Gewindeabrisses muss für das tatsächliche Gewindematerial neu berechnet werden. Die erforderliche Länge beträgt je nach Materialpaar häufig das 1,5- bis 3-fache des Schraubendurchmessers.

Der maßgebliche Vergleich der Versagensarten für Sechskantschraubenverbindungen in gemischten Materialien ist wie folgt:

Eine praktische Auswirkung: In ein Messinggehäuse eingeschraubte Sechskantschrauben aus massivem Messing sind tatsächlich ein gut aufeinander abgestimmtes Materialpaar – die Schraube und die Gegengewinde haben eine nahezu identische Scherfestigkeit, wodurch die Vorhersage des Verbindungsversagens einfach ist und ein Gewindefressen weniger wahrscheinlich ist als bei Kombinationen aus unterschiedlichen Metallen. Dies ist ein bedeutender Vorteil bei Präzisionsinstrumentengehäusen, Ventilkörpern und Sanitärarmaturen, bei denen Messing-auf-Messing-Verbindungen üblich sind und eine lange Lebensdauer zwischen den Demontagezyklen erwartet wird.

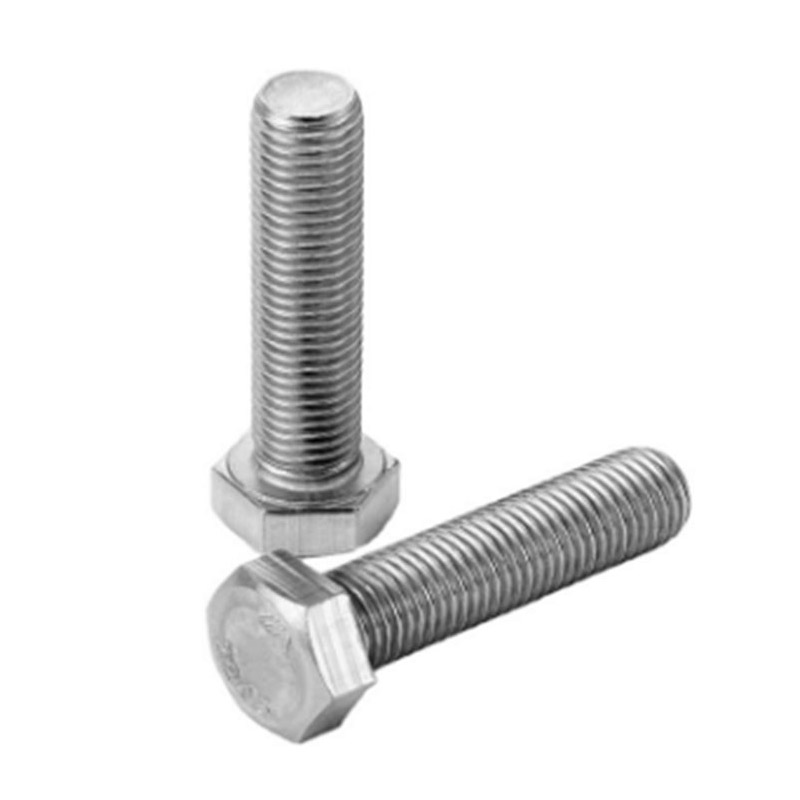

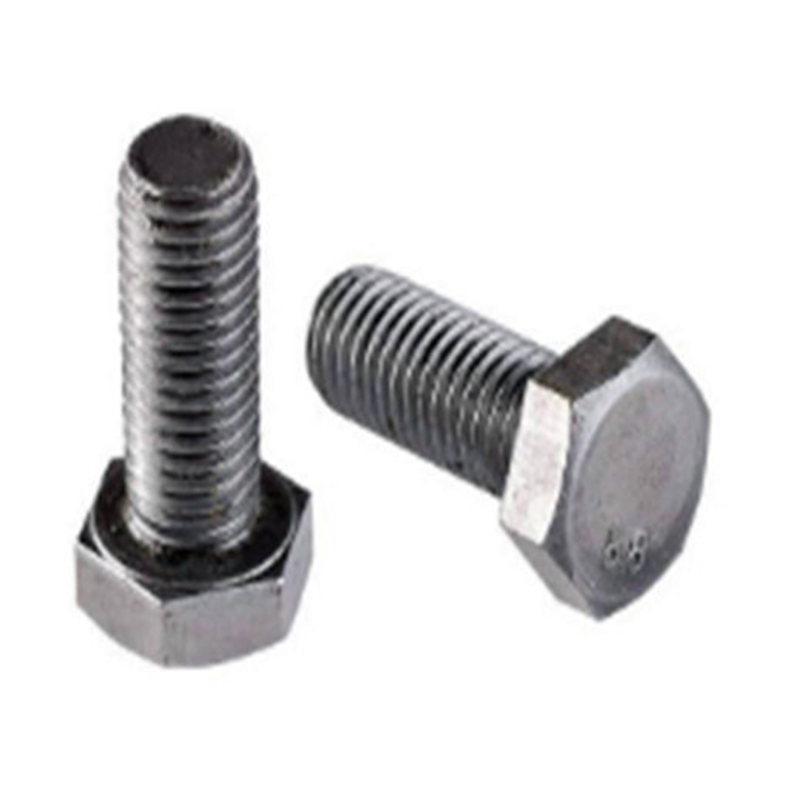

Festigkeitsklassenkennzeichnungen auf Sechskantschrauben und was sie nicht über die Ermüdungslebensdauer aussagen

ISO 898-1-Festigkeitsklassenmarkierungen – 8.8, 10.9, 12.9, eingeprägt auf dem Sechskantkopf – geben die Mindestzugfestigkeit und Streckgrenze des Verbindungselements an, die für Berechnungen der statischen Lastauslegung ausreichend sind. Was diese Markierungen nicht vermitteln, ist die Ermüdungsfestigkeit, die Kerbempfindlichkeit oder die Leistung unter zyklischer Belastung – drei Eigenschaften, die bestimmen, ob eine Sechskantschraube einer vibrierenden Baugruppe über eine Konstruktionslebensdauer von Millionen von Lastzyklen standhält. Eine Schraube der Festigkeitsklasse 8.8 von zwei verschiedenen Herstellern, die beide die Mindestzugfestigkeitsanforderungen erfüllen, kann je nach Gewindegrundradius, Oberflächenbeschaffenheit am Gewindeauslauf und Restspannungszustand aus dem Walzprozess um 30–40 % abweichen.

Im Gegensatz zum Gewindeschneiden ist das Gewinderollen die wichtigste Prozessvariable, die den größten Einfluss auf die Ermüdungsleistung hat. Das Rollen induziert eine Druckeigenspannung im Gewindegrund – der Zone mit der höchsten Spannungskonzentration in einer axial belasteten Schraube –, die der Zugermüdungsspannung direkt entgegenwirkt und die effektive Dauerfestigkeit erhöht. In veröffentlichten Studien wurde gezeigt, dass gerollte Gewinde an Schrauben der Festigkeitsklasse 8.8 die Ermüdungslebensdauer von Schrauben mit geschnittenem Gewinde derselben Festigkeitsklasse unter identischen Belastungsbedingungen um den Faktor 2x bis 4x übertreffen. Aus diesem Grund bietet die Angabe „Gewinde nach der Wärmebehandlung gewalzt“ (und nicht vorher) bei kritischen Ermüdungsanwendungen einen messbaren Sicherheitsspielraum, der über das hinausgeht, was die Festigkeitsklassenkennzeichnung allein vermittelt.

Bei Sechskantschrauben aus massivem Messing wird die Ermüdungskonstruktion zusätzlich durch das geringere Ermüdungsverhältnis (Dauerfestigkeit zu Zugfestigkeit) von Messing im Vergleich zu Stahl erschwert – typischerweise 0,25–0,30 für Messing gegenüber 0,40–0,50 für Stahl mit mittlerem Kohlenstoffgehalt. Dies bedeutet, dass sich eine Messingschraube, die unter zyklischer Belastung mit 40 % ihrer Zugfestigkeit arbeitet, möglicherweise immer noch in einem ermüdungskritischen Bereich befindet, während eine Stahlschraube bei demselben Spannungsanteil sicher unter ihrer Dauerfestigkeit liegen würde. Suzhou Anzhikou Hardware Technology Co., Ltd. verwendet Gewindewalzdrahtausrüstung als Teil seines Standardproduktionsprozesses für Sechskantschrauben aus Stahl und Messing, um sicherzustellen, dass der Vorteil der Druckeigenspannung unabhängig von der Losgröße konstant vorhanden ist – eine Prozessfähigkeit, die Kunden direkt bei der Konstruktion für ermüdungskritische Dienstleistungen in ihrem 40-Länder-Exportmarkt unterstützt.
