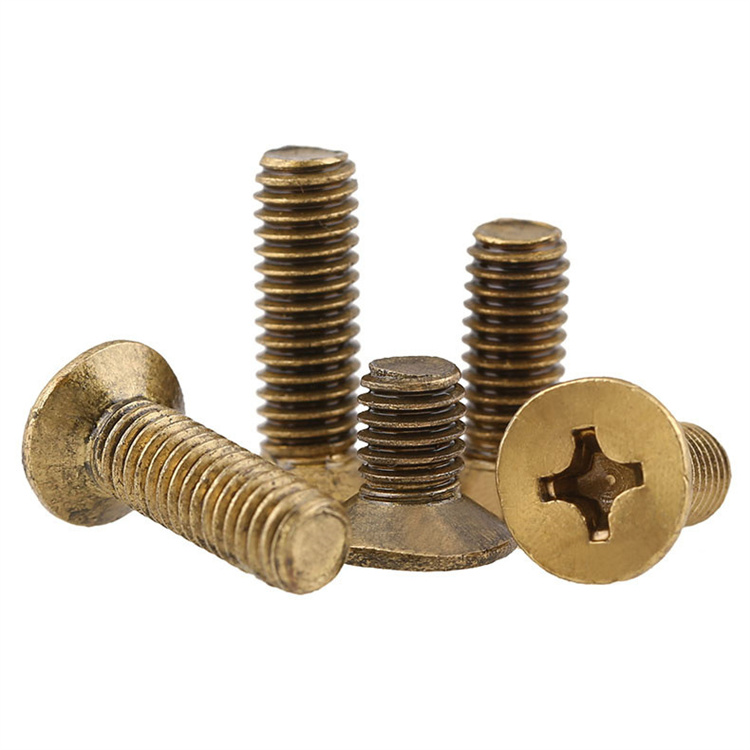

DIN 965 vs. ISO 7046 – Maßüberschneidungen und Abweichungen verstehen

DIN965-Schraube und ISO 7046 definieren beide Kreuzschlitz-Senkkopfschrauben mit einem Senkwinkel von 90° und werden in vielen Lieferantenkatalogen als austauschbar behandelt. In der Praxis unterscheiden sich die beiden Normen in der Toleranzklasse, der Spezifikation der Aussparungstiefe und der Bandbreite an Aussparungstypen, die sie berücksichtigen – Unterschiede, die erheblich werden, wenn die Schrauben in Präzisionsbaugruppen oder automatisierten Installationsprozessen verwendet werden, bei denen die Maßhaltigkeit sich direkt auf die Zykluszeit und die Verbindungsqualität auswirkt.

DIN 965 ist älter als ISO 7046 und spezifiziert die Kopfgeometrie unter Toleranzen der Produktklasse A für die Größen M1,6 bis M10, wobei für größere Größen auf Produktklasse B übergegangen wird. ISO 7046 verwendet eine ähnliche Struktur, definiert jedoch zwei separate Teile: ISO 7046-1 für H-Typ-(Phillips-)Aussparungen und ISO 7046-2 für Z-Typ-(Pozidriv-)Aussparungen, mit expliziter Anleitung, welcher Aussparungstyp für welchen Anwendungsdrehmomentbereich bevorzugt wird. DIN 965 macht diese Unterscheidung nicht so formal – sie verweist auf die Phillips-Aussparung als Standard, ohne Pozidriv als eigenständige Variante anzugeben. Für Beschaffungsingenieure beim Sourcing versenkte Messingschrauben Für europäische Märkte ist dies von Bedeutung, da DIN 965 und ISO 7046-1 für die meisten Anwendungen als funktionell gleichwertig angesehen werden können, ISO 7046-2-Schrauben (Pozidriv) jedoch keinen Standard-Phillips-Schraubendreher ohne erhöhtes Cam-Out-Risiko akzeptieren, eine Nichtübereinstimmung, die bei der automatisierten Montage zu Schäden an der Aussparung führt, wenn der Schraubendrehertyp nicht anhand der Schraubenspezifikation überprüft wird.

Der in beiden Normen angegebene 90°-Senkwinkel ist das entscheidende Maß, das auf die Senkung der Gegenplatte abgestimmt sein muss. Dies unterscheidet sich vom 82°-Winkel, der in ASME B18.6.3 (Zoll-Serie Flachkopfschrauben) verwendet wird, was bedeutet, dass eine DIN 965-Messingschraube nicht richtig in einem Senkerschnitt nach amerikanischer Norm sitzt – und umgekehrt. Bei Exportprodukten, die mit gemischten Werkzeugen oder Platten von verschiedenen regionalen Lieferanten zusammengebaut werden, ist diese Winkelabweichung ein wiederkehrender, aber völlig vermeidbarer Montagefehler. Suzhou Anzhikou Hardware Technology Co., Ltd. gibt Senkwinkel in allen Produktionszeichnungen an und bestätigt den Zielstandard während der Auftragsprüfung, um zu verhindern, dass Winkelunverträglichkeiten das Montageband des Kunden erreichen.

Auswahl der Messinglegierung für Senkschrauben – Bearbeitbarkeit, Entzinkung und die Grenzen von CuZn39Pb3

CuZn39Pb3 (auch bekannt als CW614N oder Automatenmessing) ist die weltweit am häufigsten verwendete Legierung für die Herstellung von Messingschrauben. Ihre Verbreitung wird durch ihre außergewöhnliche Bearbeitbarkeit gerechtfertigt – der Bleigehalt erzeugt diskontinuierliche Späne, die ein Umwickeln des Werkzeugs verhindern und Schnittgeschwindigkeiten von bis zu 300 m/min auf CNC-Drehmaschinen ermöglichen, was die Zykluszeit im Vergleich zu bleifreien Alternativen drastisch verkürzt. Für versenkte Messingschrauben, die durch Kaltstauchen und anschließendes CNC-Gewindeschneiden und Schlitzschneiden hergestellt werden, bietet CuZn39Pb3 die richtige Kombination aus Kaltumformbarkeit (akzeptable Flächenreduzierung für das Stauchen) und Bearbeitbarkeit für sekundäre Arbeitsgänge. Aufgrund seines Zinkgehalts von 39 % liegt es jedoch eindeutig im Bereich der Entzinkung – einem selektiven Korrosionsmechanismus, der Zink aus der Legierungsmatrix herauslöst und einen porösen, kupferreichen Rückstand mit vernachlässigbarer struktureller Festigkeit hinterlässt.

Die Entzinkung von CuZn39Pb3-Schrauben erfolgt vorzugsweise in stehenden oder langsam fließenden chloridhaltigen Wässern, insbesondere in leicht sauren Bedingungen (pH 6,5–7,5) bei Temperaturen über 40 °C. Trinkwassersysteme, Warmwasser-Sanitärarmaturen, Meeresumgebungen mit periodischem Eintauchen und Bewässerungsgeräte sind alles Bereiche, in denen das Entzinkungsrisiko bewertet werden muss, bevor Senkschrauben aus CuZn39Pb3 spezifiziert werden. Der Fehlermodus ist heimtückisch: Die Schraube behält ihre Geometrie und ihr Oberflächenerscheinungsbild bei, während ihre mechanische Kernfestigkeit nachlässt, sodass der Schaden bei einer visuellen Inspektion nicht erkannt werden kann. Entzinkte Verbindungselemente können bei Belastungen versagen, die weit unter ihren nominellen Scher- und Zugfestigkeiten liegen.

Wo Entzinkungsbeständigkeit erforderlich ist, decken zwei alternative Legierungen die meisten Anwendungsanforderungen ab:

• CuZn36Pb2As (CW602N – entzinkungsbeständiges Messing, DZR): Die Zugabe von 0,02–0,15 % Arsen hemmt den Entzinkungsmechanismus an der Korngrenze. DZR-Messing behält die Bearbeitbarkeit auf CuZn39Pb3-Niveau bei (leicht reduziert, aber immer noch ausgezeichnet) und ist die Standardwahl für Sanitärarmaturen, Ventilkörper und Wasserzählerkomponenten in Märkten, in denen BS EN 12165 oder gleichwertige DZR-Anforderungen durchgesetzt werden
• CuZn21Si3P (Siliziummessing, CW724R): Der geringere Zinkgehalt in Kombination mit der Siliziumzugabe sorgt für eine hervorragende Entzinkungsbeständigkeit sowie eine gute Korrosionsbeständigkeit im Meerwasser. Wird in Schiffsbeschlägen verwendet, bei denen sowohl Entzinkungs- als auch Spannungsrisskorrosionsbeständigkeit erforderlich sind, obwohl sein geringerer Bearbeitbarkeitsindex (ca. 70 % von CuZn39Pb3) die Produktionskosten im Vergleich zu Standard-Automatenmessing erhöht

Für standardmäßige Elektronik-, Elektro- und Instrumentierungsanwendungen – die häufigsten Endmärkte für DIN 965-Senkkopfschrauben aus Messing – stellt die Entzinkung normalerweise kein Problem dar, und CuZn39Pb3 bleibt die richtige und kostengünstige Spezifikation. Die Wahl der Legierung erfordert nur dann eine Neubewertung, wenn die Betriebsumgebung die spezifischen Bedingungen aufweist, die den oben beschriebenen Entzinkungsmechanismus aktivieren.

Kontrolle der Senktiefe für bündig sitzende Messingschrauben – Toleranzstapel bei dünnen Plattenbaugruppen

Das Erreichen eines bündigen oder leicht unterbündigen Kopfzustands mit einer DIN 965-Senkkopfschraube aus Messing in einer dünnen Platte hängt von der kombinierten Toleranz dreier unabhängiger Abmessungen ab: der Schraubenkopfhöhe, der Plattensenktiefe und der Plattendicke an der Senkungsstelle. Bei dicken Bauplatten ist die Summe der Toleranzen aus diesen drei Quellen im Vergleich zur verfügbaren Anpassung gering, aber bei dünnen Platten – 1,0 bis 2,5 mm dickes Aluminium, Kunststoff oder Verbundwerkstoff – kann die kombinierte Toleranz die verfügbare Kopfüberstandstoleranz überschreiten, was entweder zu Köpfen führt, die über die Oberfläche hinausragen (ein funktionelles Problem bei verschiebbaren Baugruppen) oder zu Köpfen, die nicht bündig absinken (ein kosmetisches Problem bei sichtbaren Flächen und eine Spannungskonzentration bei ermüdungsbeanspruchten Platten).

Die DIN 965-Toleranz für die Kopfhöhe (k) in der Produktklasse A beträgt h12 für die Größen M1,6 bis M5, was bei einer M3-Schraube (nominal k = 1,65 mm) eine Abweichung von 0 bis −0,25 mm zulässt. Die Senktiefe in der Platte hängt vom eingeschlossenen Winkel des Senkwerkzeugs ab (muss genau 90° entsprechen), dem Rundlauf des Werkzeugs und der Einstellung des Tiefenanschlags – eine Kombination, die typischerweise zu einer Tiefenabweichung von ±0,05 bis ±0,10 mm bei Präzisions-CNC-Bearbeitungen und ±0,15 bis ±0,25 mm bei Handbohrvorgängen führt. Wenn sich beide Toleranzen in die gleiche Richtung summieren, ist bei einer M3-Schraube mit einer nominellen Kopfhöhe von 1,65 mm ein Kopfüberstands- oder -rücksprungsfehler von 0,35–0,50 mm möglich – eine Abweichung von fast 30 % vom Nominalwert, die bei Baugruppen mit engen Toleranzen nicht akzeptabel ist.

Zu den praktischen Ansätzen zur Kontrolle der Bündigsitzkonsistenz in der Produktion gehören:

• Schraubenbeschaffung mit engen Toleranzen: Durch die Angabe eines reduzierten Toleranzbands für die Kopfhöhe (z. B. ± 0,05 mm anstelle des vollständigen H12-Bands) wird der Beitrag der Schraube zum Aufbau verringert, ohne dass Änderungen an der Plattenbestückung erforderlich sind – ein Ansatz, den Suzhou Anzhikou Hardware Technology Co., Ltd. mithilfe seiner CNC-Produktionsausrüstung für Kunden mit kosmetischen Anforderungen mit engen Toleranzen umsetzt
• Überprüfung des Senkwinkels: Ein Senkschnitt bei 89° statt bei 90° setzt den Schraubenkopf in einer anderen Tiefe als berechnet ein, was zu einem systematischen Fehler führt, der bei der Platteninspektion unsichtbar ist, aber bei der Montage als konsistenter Zustand des stolzen Kopfes erscheint – durch die Überprüfung des eingeschlossenen Winkels des Senkwerkzeugs mit einem optischen Komparator vor der Produktion wird diese Quelle eliminiert
• Kontrolle der Plattendicke an der Senkstelle: Bei Platten mit erheblichen Dickenschwankungen (häufig bei Druckgussgehäusen) wird durch Messung der tatsächlichen Plattendicke an jeder Senkungsstelle und entsprechende Anpassung der Tiefenanschlageinstellungen ein fester systematischer Fehler in eine korrigierbare Prozessvariable umgewandelt
• Geben Sie absichtlich unterbündige Sitzgelegenheiten an: Bei Baugruppen, bei denen ein Kopfüberstand nicht akzeptabel ist (gleitende Platten, Anforderungen an den Abstand der Passflächen), bietet die Konstruktion für einen nominalen Unterbündigkeitszustand von 0,1–0,2 mm einen Sicherheitsspielraum gegenüber der Stapeltoleranz, ohne dass die Spannungskonzentration eines tief versenkten Kopfes entsteht

Einbaudrehmomentgrenzen für versenkte Messingschrauben und die Rolle der Schmierung bei der Verhinderung von Gewindefressern

Messing-Senkschrauben sind anfälliger für Installationsschäden als ihre Gegenstücke aus Stahl, da drei verschiedene Fehlerarten gleichzeitig bei demselben aufgebrachten Drehmoment auftreten können: Abisolieren der Aussparung (der Kreuzschlitz verformt sich, bevor das Gewinde den vollständigen Eingriff erreicht), Abisolieren des Gewindes im Gegenloch (das Innengewinde schert ab, bevor der Schraubenkopf aufsitzt) und Kopfbruch an der Hohlkehle zwischen Schaft und Kopf (der schwächste Querschnitt beim Biegen unter der Reaktionskraft des Senkers). Bei Stahlbefestigungen gleicher Größe ist das Drehmomentfenster zwischen dem vollständigen Gewindeeingriff und jeder dieser Versagensarten groß genug, um normale Installationsschwankungen auszugleichen. Bei Messing wird dieses Fenster durch die geringere Streckgrenze (typischerweise 380–430 MPa für CuZn39Pb3 gegenüber 640 MPa für Stahl der Güteklasse 8.8) erheblich komprimiert, insbesondere bei Schrauben mit kleinem Durchmesser, bei denen die absoluten Drehmomentwerte niedrig sind.

Die empfohlenen maximalen Montagedrehmomente für Senkkopfschrauben aus Messing nach DIN 965 weichen erheblich von den Standardwerten für Stahl ab und sollten explizit in den Spezifikationen des Montageprozesses angegeben und nicht anhand von Stahltabellen interpoliert werden:

Gewindeabfressen – das Klebeschweißen von zusammenpassenden Gewindeoberflächen unter kombinierter Normal- und Scherbeanspruchung – stellt ein erhebliches Risiko beim Eindrehen von Messingschrauben in Messing-Gewindelöcher dar, da die ähnliche Härte und Chemie der beiden Oberflächen das Mikroschweißen an unebenen Kontaktpunkten begünstigt. Sobald das Fressen einsetzt, steigt das zum Weiterdrehen erforderliche Drehmoment stark an und die Schraube friert typischerweise, bevor sie vollständig eingerastet ist. Die Schmierung an der Gewindeschnittstelle reduziert den Reibungskoeffizienten um 30–50 % und verschiebt die Drehmomentverteilung in Richtung der gewünschten Klemmkomponente statt der Reibungskomponente – eine Änderung, die sowohl Festfressen verhindert als auch die Konstanz der erreichten Klemmkraft bei einem gegebenen aufgebrachten Drehmoment verbessert. Ein dünner Film Vaseline, Anti-Seize-Mittel oder sogar leichtes Maschinenöl, das vor dem Einbau auf das Gewinde aufgetragen wird, reicht aus und erfordert keine speziellen Materialien. Suzhou Anzhikou Hardware Technology Co., Ltd. kann DIN 965-Senkkopfschrauben aus Messing mit einem werkseitig aufgetragenen Gewindeschmiermittel für Kunden liefern, deren Montageprozesse konsistente Drehmoment-Klemmen-Lastbeziehungen über große Produktionsläufe hinweg erfordern.
