Branchenkenntnisse
Der Halt hängt von der Plattenstruktur ab, nicht nur von der Schraube
Unverlierbare Plattenschrauben sind so konzipiert, dass sie nach dem Lösen mit der Schalttafel, der Abdeckung oder dem Gerätegehäuse verbunden bleiben. Allerdings wird die Absturzsicherung nicht allein durch die Schraube erreicht. Dies hängt von der Beziehung zwischen Gewindeabschnitt, reduziertem Schaft, Plattenloch, Hülse, Feder oder Haltestruktur ab.
Der vordere Abschnitt dient in der Regel der Befestigung, während der mittlere Abschnitt mit reduziertem Durchmesser die Bewegung der Schraube ermöglicht, ohne dass sie aus dem eingebauten Teil herausfällt. Der wichtigste Konstruktionspunkt besteht darin, den reduzierten Schaft durch die Platte zu führen und gleichzeitig zu verhindern, dass der Kopf oder der Gewindeabschnitt austritt.
Wichtige Strukturdetails zur Bestätigung
- Durchmesser und Toleranz der Plattenlöcher nach dem Stanzen, Bohren oder Bearbeiten.
- Reduzierter Schaftdurchmesser, reduzierte Länge und Abstand zum Halteloch.
- Gewindelänge, die für eine sichere Befestigung nach dem Festhalten der Schraube erforderlich ist.
- Kopfdurchmesser und Kopfhöhe für Werkzeugzugang und Absturzsicherung.
- Unabhängig davon, ob das Design eine Hülse, eine Feder, eine Unterlegscheibe oder eine Plattenverformung zur Sicherung verwendet.
Bei Anzhikou empfehlen wir in der Regel, die Schraube zusammen mit der tatsächlichen Paneel- oder Verbindungszeichnung zu überprüfen, da die Halteleistung durch die gesamte Montagestruktur entsteht.
So vermeiden Sie Lockerungen, Blockierungen und einen schlechten Gewindeeingriff
Unverlierbare Schrauben werden häufig an Geräteabdeckungen, Zugangsplatten, Instrumenten, Elektrogehäusen und abnehmbaren Modulen verwendet. Da die Schraube an der Platte befestigt bleibt, kann sie während der Wartung mehrmals angezogen und gelöst werden. Käufer sollten nicht nur prüfen, ob die Schraube gehalten werden kann, sondern auch, ob sie sich leichtgängig bewegen lässt und zuverlässig in das Gegengewinde eingreift.
Häufige Risiken bei der Konstruktion unverlierbarer Schrauben und praktische Kontrollpunkte | Designproblem | Mögliches Ergebnis | Empfohlener Check |
| Reduzierter Schaft zu kurz | Eingeschränkte Schwebebewegung oder schwierige Ausrichtung | Bestätigen Sie die Plattenstärke und den erforderlichen Verfahrweg |
| Reduzierter Schaft zu dünn | Geringere Festigkeit oder instabile Positionierung | Überprüfen Sie Festigkeit, Spiel und Größe der Haltelöcher |
| Gewindelänge zu kurz | Schwache Befestigung oder leichtes Abisolieren des Fadens | Passen Sie den Gewindeeingriff an das Gegenmaterial an |
| Unzureichende Kopffreiheit | Werkzeuginterferenz oder schlechte Montageeffizienz | Überprüfen Sie den Zugang zum Schraubendrehereinsatz und den Anzugswinkel |
Mit langjähriger Erfahrung in der kundenspezifischen Anpassung von nicht standardmäßigen Schrauben kann Anzhikou Käufern dabei helfen, den Zusammenhang zwischen Gewindelänge, reduzierter Schaftgröße und Plattenhaltigkeit vor der Massenproduktion zu überprüfen.
Material- und Oberflächenbehandlungsoptionen für wiederholte Wartung
Unverlierbare Schrauben werden häufig bei Produkten verwendet, die wiederholt geöffnet und geschlossen werden müssen. Aus diesem Grund sollten bei der Materialauswahl Verschleißfestigkeit, Korrosionsbeständigkeit, Antriebsfestigkeit und Gewindehaltbarkeit berücksichtigt werden. Eine Schraube, die bei der Erstmontage gut funktioniert, kann auch nach wiederholter Wartung versagen, wenn die Antriebsausnehmung, das Gewinde oder die Oberflächenbeschichtung nicht geeignet sind.
Praktische Auswahlüberlegungen
- Verwenden Sie Edelstahl oder eine korrosionsbeständige Behandlung für feuchte Umgebungen, im Freien oder in Schaltschränken.
- Bestätigen Sie, ob die Schraube beim Einsatz in Gerätegehäusen aus Metall eine höhere Festigkeit benötigt.
- Prüfen Sie, ob die Dicke der Beschichtung den Gewindesitz oder die Bewegung durch das Plattenloch beeinflusst.
- Wählen Sie einen Antriebstyp, der wiederholtem Anziehen ohne leichtes Abrutschen standhält.
- Erwägen Sie eine Lockerungsschutzbehandlung, wenn nach dem Schließen der Platte Vibrationen auftreten.
Bei Captive-Anwendungen ist die Leistung bei wiederholtem Betrieb oft wichtiger als die einmalige Festigkeit allein. Anzhikou verfügt über Verarbeitungskapazitäten zur Vermeidung von Lockerungen und eine komplette Testausrüstung, so dass wir Käufer unterstützen können, die sowohl Halte- als auch Befestigungsstabilität benötigen.
Inspektionspunkte für individuelle Bestellungen von unverlierbaren Schrauben
Maßgeschneidert unverlierbare Panelschraube Bestellungen sollten sowohl auf Schraubenabmessungen als auch auf Montageleistung überprüft werden. Eine standardmäßige Schraubeninspektion reicht möglicherweise nicht aus, da der reduzierte Schaft, das Teilgewinde, der Plattenabstand und die Funktion zum Schutz vor Herunterfallen alle vom endgültigen Installationszustand abhängen.
Käufer sollten vor der Produktion Inspektionsstandards festlegen, insbesondere wenn die Schraube in Präzisionsinstrumenten, Kommunikationsgeräten, Stromversorgungsgeräten, Bedienfeldern oder abnehmbaren Abdeckungen verwendet wird. Die Schraube sollte als funktionsfähiges Bauteil geprüft werden, nicht nur als Gewindeteil.
Empfohlene Inspektionsgegenstände
- Gewindedurchmesser, Gewindelänge, Gesamtlänge, Kopfgröße und reduzierter Schaftdurchmesser.
- Reibungslose Bewegung durch das Plattenloch, die Hülse, die Unterlegscheibe oder die Federstruktur.
- Halteleistung nach Lösen, Vibration, Handhabung oder wiederholtem Öffnen.
- Antriebstiefe, Antriebsform und Werkzeuganpassung für einen stabilen Wartungsbetrieb.
- Oberflächenbeschaffenheit, Gratkontrolle, Beschichtungsdicke und Verpackungsschutz.
Anzhikou hat die ISO9001:2015-Qualitätssystemzertifizierung bestanden und verfügt über mehr als 200 Sätze Präzisionsausrüstung, die es uns ermöglicht, die maßgeschneiderte Produktion von unverlierbaren Schrauben mit praktischer Maß- und Montagekontrolle zu unterstützen.

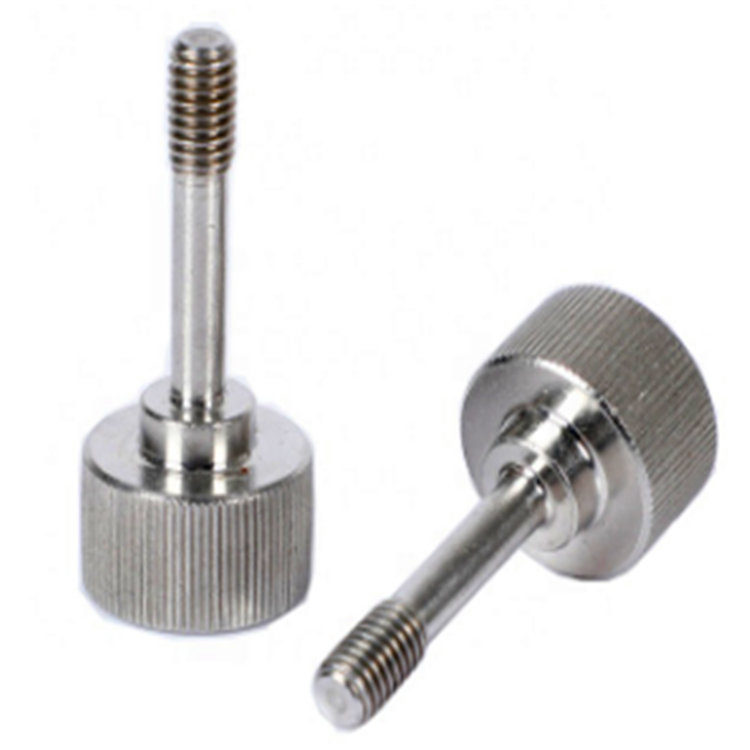

.jpg "#6-32 Edelstahl-Sechskantschraube mit unverlierbarem Plattenbefestigungselement")
