Reduzierung der Arbeitslastgrenze bei Winkelbelastung – der am meisten missverstandene Aspekt der Ringschraubenspezifikation

In jedem Ringschraubenkatalog ist eine Arbeitslastgrenze (Working Load Limit, WLL) aufgeführt – dieser Wert gilt jedoch ausschließlich für axiale Längsbelastung, d. h. die Last wirkt direkt entlang der Schaftachse, wobei das Auge senkrecht zur Lastrichtung ausgerichtet ist. In der Praxis wird bei Montage- und Hebekonfigurationen selten eine perfekte axiale Ausrichtung erreicht, und die Tragfähigkeit verschlechtert sich schnell, wenn der Lastwinkel von der Vertikalen abweicht. Bei dieser Leistungsreduzierung handelt es sich nicht um einen Sicherheitspuffer, sondern um eine strukturelle Notwendigkeit, die durch die Biegespannung verursacht wird, die in der Übergangszone zwischen Schaft und Öse entsteht, der Stelle mit der höchsten Belastung im gesamten Verbindungselement bei außeraxialer Belastung.

ASME B30.26 und gleichwertige europäische Normen (EN 1677-1) veröffentlichen Reduzierungsfaktoren, die auf die Nenntragfähigkeit basierend auf dem Winkel zwischen der Lastrichtung und der Achse des Ringschraubenschafts angewendet werden müssen. Die Leistungsreduzierung ist nichtlinear und steiler als die meisten Benutzer erwarten:

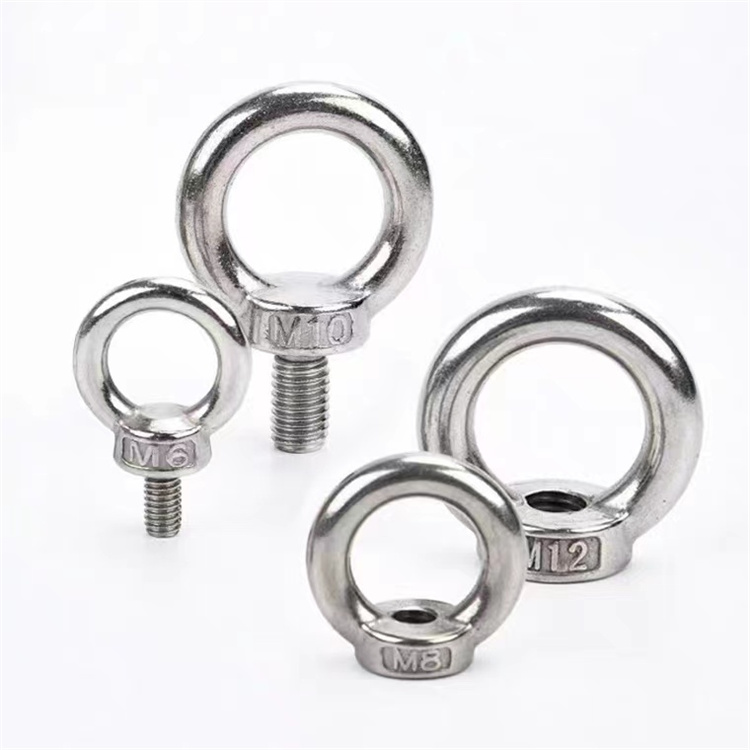

Die Lösung für Anwendungen, die eine Winkelbelastung erfordern, ist die Schulter (oder der Kragen). Augenschraube Dabei überträgt ein bearbeiteter Flansch an der Basis des Schafts das Biegemoment auf die Gegenfläche, anstatt es an der Gewinde-Schaft-Verbindung zu konzentrieren. Schulterösenschrauben sorgen für eine höhere Tragfähigkeit bei Winkeln bis zu 45° und sind die richtige Spezifikation für mehrsträngige Anschlagmittelkonfigurationen, bei denen der Lastwinkel nicht gesteuert werden kann. Einfache Ringschrauben ohne Schulter sollten nur für gerade vertikale Hebevorgänge verwendet werden, bei denen die Geometrie garantiert werden kann – eine Bedingung, die im Feldeinsatz weniger häufig vorkommt, als die Katalogfotografie vermuten lässt.

Auswahl der Edelstahlsorte für Ringschrauben – 304 vs. 316 vs. Duplex im korrosiven Einsatz

Ringschrauben aus Edelstahl werden häufig für Außen-, Meeres- und chemische Umgebungen auf der Grundlage spezifiziert, dass „Edelstahl korrosionsbeständig ist“ – ohne zwischen Qualitäten zu unterscheiden, deren tatsächliche Korrosionsleistung in bestimmten Umgebungen um eine Größenordnung variiert. Die drei Güteklassen, die für Ringschraubenanwendungen am relevantesten sind, weisen jeweils ein eigenes Korrosionsbeständigkeitsprofil auf, das die Lebensdauer unter bestimmten Belastungsbedingungen bestimmt. Die Auswahl der falschen Güteklasse führt entweder zu vorzeitigem Lochfraß oder zu unnötigen Kosten.

Sorte 304 (1.4301 / 18-8)

Die am weitesten verbreitete und kostengünstigste Edelstahlsorte 304 bietet eine gute atmosphärische Korrosionsbeständigkeit und eignet sich für industrielle Innenumgebungen, Geräte zur Lebensmittelverarbeitung und den Einsatz in Süßwasser. Ihre entscheidende Einschränkung ist die Anfälligkeit für chloridinduzierte Lochfraßkorrosion – in Küstengebieten mit Salznebelkonzentrationen über 200 mg/m²/Tag entwickeln Ringschrauben aus Edelstahl 304 innerhalb von 12–18 Monaten Lochfraß, typischerweise am Gewindegrund, wo die Oberflächenbeschaffenheit rauer ist und die Passivschicht leichter zerstört wird. Der Gewindegrund ist auch die Stelle mit der höchsten Belastung im Verbindungselement, was bedeutet, dass Lochfraß dort die Ermüdungslebensdauer direkt reduziert und kein oberflächlicher Oberflächeneffekt ist.

Güteklasse 316 (1.4401 / 316 Marine)

Die Zugabe von 2–3 % Molybdän in 316 erhöht die kritische Lochfraßtemperatur in Chloridumgebungen von etwa 15 °C (für 304) auf über 30 °C und erhöht den kritischen Chloridkonzentrationsschwellenwert um den Faktor 3–5. Dies macht 316 zur geeigneten Wahl für Schiffsausrüstung, Bootsausrüstung, Dockbeschläge und Küstenarchitekturanwendungen. Es ist nicht immun gegen Lochfraß – in Spaltensituationen, beispielsweise wenn der Schaft der Ringschraube durch eine Decksbeschlagung geführt wird und bei andauernder Nässe gegen ein anderes Metall gehalten wird, bleibt die Spaltkorrosion von 316 ein Risiko – aber bei offener atmosphärischer Meereseinwirkung bietet es eine wesentlich längere wartungsfreie Lebensdauer als 304.

Duplex 2205 (1.4462)

Duplex-Edelstahl bietet eine Lochfraß-Widerstandsäquivalentzahl (PREN) von etwa 35, verglichen mit 25 für 316 und 18 für 304, kombiniert mit einer Zugfestigkeit von 620–780 MPa gegenüber 515–690 MPa für 316. Für Ringschrauben in Offshore-Anlagen, Chemieanlagen oder Industrieumgebungen mit hohem Chloridgehalt, in denen sowohl Korrosionsbeständigkeit als auch Tragfähigkeit eingeschränkt sind, ermöglicht Duplex einen kleineren Befestigungsdurchmesser, um die gleiche Tragfähigkeit zu tragen mit größerer Korrosionssicherheitsmarge. Der Nachteil besteht in den Kosten (typischerweise 1,5- bis 2-fach so hoch wie der Preis von 316) und der geringeren Bearbeitbarkeit – Duplex-Sorten härten beim Gewindeschneiden schnell aus und erfordern schärfere Werkzeuge und niedrigere Schnittgeschwindigkeiten als austenitische Sorten. Suzhou Anzhikou Hardware Technology Co., Ltd. produziert Ringschrauben aus rostfreiem Stahl aller drei Qualitäten, wobei die Materialzertifizierung im Rahmen des Qualitätsmanagementprozesses nach ISO 9001:2015 auf die Schmelzcharge und die Überprüfung der eingehenden chemischen Zusammensetzung rückverfolgbar ist.

Anforderungen an die Gewindeeingriffstiefe und die Passfläche für Ringschrauben in strukturellen Anwendungen

Eine Ringschraube erzeugt ihre Tragfähigkeit durch den Gewindeeingriff zwischen ihrem Schaft und dem Gewindeloch oder der Mutter, in die sie eingebaut wird – und die Angemessenheit dieses Eingriffs hängt vollständig von der Scherfestigkeit des Gewindematerials und der Länge des Kontaktgewindes ab. Eine Ringschraube aus rostfreiem Stahl mit einer axialen WLL von 500 kg erreicht diese Bewertung nur, wenn sie bis zu einer Mindesteingriffstiefe in eine Stahlkonstruktion der entsprechenden Festigkeitsklasse eingebaut wird. Wenn dieselbe Ringschraube in Aluminiumguss, Weichbronze oder ein Sackloch mit unzureichender Tiefe eingebaut wird, kann sie ihr Gegengewinde bei einem Bruchteil der Nennlast abreißen – ohne äußere Anzeichen einer verminderten Tragfähigkeit.

Empfehlungen zum Mindestgewindeeingriff für Ringschrauben, die in strukturellen Anwendungen installiert werden, hängen sowohl vom Schraubenmaterial als auch von der Stärke des Gewindematerials ab. Die allgemeinen Leitlinien der Normen für strukturelle Verbindungselemente lauten wie folgt:

• In Stahl eingeschweißter Stahl (passende Festigkeitsklasse): Mindesteingriff von 1,0× Bolzendurchmesser; Dies ist die Basislinie, von der aus alle anderen Materialien nach oben extrapoliert werden
• Ringschraube aus Edelstahl in Aluminiumstruktur: Mindestens 1,5-facher Bolzendurchmesser, mit einem spiralförmigen Gewindeeinsatz (Helicoil oder gleichwertig) wird dringend empfohlen, um zu verhindern, dass die Aluminiumgewinde während der Installation am Edelstahlschaft festfressen
• In Gusseisen oder Grauguss: Mindestens 2,0-facher Bolzendurchmesser aufgrund der geringen Zug- und Scherfestigkeit von Gusseisen; Aufgrund des spröden Bruchverhaltens von Grauguss kommt es plötzlich zu einem Gewindeabriss, ohne dass es vorher zu einer Dehnungswarnung kommt
• In Holz oder Verbundholz: Augenschraubes should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Auch der Zustand der Passfläche an der Basis des Ringschraubenschafts beeinflusst die Lastverteilung. Eine Schulter-Ringschraube erfordert vollständigen Kontakt zwischen ihrer Flanschfläche und der Montagefläche, um die Biegekomponente schräger Lasten zu übertragen. Ein Spalt zwischen der Schulter und der Oberfläche – verursacht durch ein nicht senkrechtes Gewindeloch, ein Oberflächenhindernis oder einen unzureichenden Gewindeeingriff – bedeutet, dass die Schulter ihre lastverteilende Funktion nicht erfüllen kann und sich das Befestigungselement unabhängig von seiner Schultergeometrie strukturell wie eine einfache Ringschraube verhält. Die Überprüfung der Ebenheit und Rechtwinkligkeit der Oberfläche bei der Installation ist ein erforderlicher Schritt, der in den Installationsanweisungen vor Ort häufig weggelassen wird.

Ermüdungsversagen bei Ringschrauben aus rostfreiem Stahl – Warum die statische Tragfähigkeit keine Vorhersage für die zyklische Lebensdauer macht

Ringschrauben, die in dynamischen Hebeanwendungen eingesetzt werden – Hebezeuge, Kräne, vibrierende Maschinenankerpunkte oder wiederholte Pick-and-Place-Vorgänge – unterliegen einer zyklischen Belastung, die zu Ermüdungsschäden führt, deren Geschwindigkeit völlig unabhängig von der statischen Tragfähigkeit ist. Eine Ringschraube aus rostfreiem Stahl, die ihre volle statische Nennlast ohne sichtbare Belastung trägt, kann innerhalb von Tausenden von Lastzyklen bei Lasten deutlich unter 50 % der WLL einen Ermüdungsriss am Übergang zwischen Schaft und Auge entwickeln, abhängig vom Spannungskonzentrationsfaktor an dieser Geometrie und dem Spannungsverhältnis des Lastzyklus. Ermüdungsrisse in Edelstahl wachsen ohne nennenswerte plastische Verformung und geben kaum eine visuelle Warnung vor dem Bruch – was Ermüdung zum vorherrschenden unentdeckten Versagensmodus bei zyklischen Ringschraubenanwendungen macht.

Der Übergangsradius von Schaft zu Auge ist die primäre geometrische Variable, die die Ermüdungslebensdauer steuert. Ein kleiner Übergangsradius – häufig bei Ringschrauben, bei denen das Auge an den Schaft geschweißt oder gestaucht und nicht integral geschmiedet wird – wirkt als Spannungskonzentration, die die lokale zyklische Spannung um einen Faktor (Kt) von 2,5–4,0× im Vergleich zu einem geschmiedeten Übergang mit großzügigem Radius verstärkt. Bei einer Augenschraube aus Edelstahl 316 mit einer Dauerfestigkeitsgrenze für glatte Stangen von etwa 200 MPa reduziert ein Kt von 3,0 die effektive Ermüdungsgrenze am Übergang auf etwa 67 MPa – was bedeutet, dass zyklische Belastungen, die 67 MPa am Wurzelquerschnitt übersteigen, letztendlich zu Ermüdungsversagen führen, unabhängig von der Beziehung der Last zur statischen Tragfähigkeit.

Mehrere praktische Maßnahmen verbessern direkt die Ermüdungsleistung von Ringschrauben im dynamischen Betrieb:

• Geben Sie geschmiedete statt gefertigte Ringschrauben an Für zyklische Anwendungen erzeugt das Schmieden einen kontinuierlichen Kornfluss vom Schaft zum Auge und ermöglicht die Optimierung des Übergangsradius im Gesenk, während geschweißte oder gepresste Konstruktionen Wärmeeinflusszonen und abrupte Geometrieänderungen mit sich bringen, die Ermüdungsauslöser sind
• Legen Sie Inspektionsintervalle basierend auf der Anzahl der Zyklen fest statt Kalenderzeit – eine Ringschraube, die 20 Hebungen pro Tag ausführt, verursacht in einem Monat mehr Ermüdungsschäden als dieselbe Schraube, die über ein Jahr hinweg 2 Hebungen pro Woche durchführt; zyklusbasierte Inspektionspläne spiegeln die tatsächliche Schadenshäufigkeit wider
• Führen Sie eine Magnetpulver- oder Farbeindringprüfung durch am Schaft-zu-Auge-Übergang und an den Gewindeauslaufzonen – das sind die beiden Stellen, an denen Ermüdungsrisse bei über 90 % der dokumentierten Ermüdungsausfälle von Ringschrauben entstehen, und Oberflächeninspektionsmethoden können Risse mit einer Tiefe von 0,5 mm erkennen, bevor sie sich auf eine kritische Größe ausbreiten
• Reduzieren Sie die Tragfähigkeit um 25–50 % für zyklische Anwendungen mit mehr als 10.000 Lastwechseln über die Auslegungslebensdauer – dieser konservative Ansatz reduziert die Spannungsschwingbreite am kritischen Querschnitt und verlängert die Ermüdungslebensdauer überproportional, da die Ermüdungslebensdauer ungefähr mit der Potenz der Spannungsschwingbreitenreduzierung skaliert

Für Kunden, die Ringschrauben aus rostfreiem Stahl mit dokumentierter Maß- und Materialkonformität für sicherheitskritische zyklische Anwendungen benötigen, bietet Suzhou Anzhikou Hardware Technology Co., Ltd. eine vollständige Rückverfolgbarkeitsdokumentation vom Rohmaterial bis zum fertigen Produkt, unterstützt durch sein nach ISO 9001:2015 zertifiziertes Qualitätssystem und eine komplette Palette interner Prüfgeräte. So können Exportkunden in 40 Ländern die Eingangsinspektions- und Rückverfolgbarkeitsanforderungen ihrer eigenen regulatorischen Rahmenbedingungen erfüllen, ohne zusätzliche Zertifizierungen Dritter einholen zu müssen.
