ISO 7380-1 vs. ISO 7380-2: Den strukturellen Unterschied zwischen Standard- und Flansch-Halbrundkopfschrauben verstehen

ISO 7380 wird in zwei unterschiedlichen Teilen veröffentlicht, die in der Beschaffungs- und Konstruktionsdokumentation häufig vermischt werden, was zu falschen Ersetzungen führt, die die gemeinsame Leistung beeinträchtigen. ISO 7380-1 definiert die Halbrundkopf-Innensechskantschraube mit einem glatten gewölbten Kopf und ohne Flansch – die Kopfauflagefläche ist auf die kreisförmige Unterseite der Kuppel selbst beschränkt. ISO 7380-2 definiert die Flanschvariante, die einen integrierten Unterlegscheibenflansch unter dem gewölbten Kopf hinzufügt, wodurch der Durchmesser der Auflagefläche im Vergleich zum Kopfdurchmesser bei gleicher Nennschraubengröße um etwa 30 % bis 40 % vergrößert wird. Dieser Unterschied ist nicht kosmetischer Natur: Der Flansch verändert grundsätzlich die Druckspannungsverteilung an der Verbindungsfläche und bestimmt, ob die Schraube für den Einsatz in weicheren Trägermaterialien ohne separate Unterlegscheibe geeignet ist.

Die in ISO 7380-1 angegebene Kopfhöhe entspricht nominell einem Viertel des Nenndurchmessers der Schraube – deutlich niedriger als bei der entsprechenden Innensechskantschraube nach ISO 4762, deren Kopfhöhe etwa zwei Drittel des Nenndurchmessers beträgt. Diese reduzierte Kopfhöhe ist das bestimmende Funktionsmerkmal des Knopfkopfdesigns: Sie ermöglicht den Einsatz in flachen Senkbohrungstaschen, sorgt für ein flaches äußeres Erscheinungsbild auf der Montageoberfläche und verringert das Risiko einer Beeinträchtigung benachbarter Gleitkomponenten oder Abdeckungen. Der Nachteil besteht in einer proportional geringeren Eingriffstiefe des Innensechskants, was das maximale Montagedrehmoment und damit die erreichbare Vorspannung direkt begrenzt – ein Überprüfungsschritt, der häufig übersprungen wird, wenn Halbrundköpfe ausschließlich aufgrund ihres flachen Erscheinungsbilds ausgewählt werden.

Lagerbelastungsgrenzen: Wenn ISO 7380-Halbrundköpfe eine Unterlegscheibe erfordern, obwohl die Norm eine solche nicht vorschreibt

Die unter dem Kopf eines. erzeugte Lagerspannung ISO 7380-Schraube während der Installation ist höher als bei einer gleichwertigen Innensechskantschraube nach ISO 4762 mit demselben Nenndurchmesser, da die Auflagefläche des Halbrundkopfes im Verhältnis zur Prüflast, der die Schraube standhalten kann, kleiner ist. Wenn diese Lagerspannung die Druckstreckgrenze des Verbindungsmaterials an der Kontaktzone übersteigt, bettet sich der Kopf mit jedem thermischen Zyklus oder Vibrationsereignis zunehmend in die Oberfläche ein, wodurch die Vorspannung eliminiert und eine Entspannung der Verbindung ohne sichtbare äußere Anzeichen eines Versagens verursacht wird.

Der Halbrundkopf mit Flansch nach ISO 7380-2 wurde speziell entwickelt, um dieses Lagerspannungsproblem in Baugruppen aus Leichtmetalllegierungen anzugehen, ohne dass eine separate lose Unterlegscheibenkomponente erforderlich ist. Der integrierte Flansch vergrößert die Auflagefläche je nach Nenngröße um den Faktor 1,6 bis 1,9, reduziert die Lagerbelastung proportional und erweitert den Bereich der Untergrundmaterialien, in denen die Schraube bei voller Prüflast ohne Einbettungsgefahr eingesetzt werden kann.

Auswahl der Festigkeitsklasse für ISO 7380-Schrauben: Warum 10,9 bei Halbrundkopf-Anwendungen nicht immer besser als 8,8 ist

ISO 7380-Halbrundkopfschrauben werden kommerziell in den Festigkeitsklassen 8,8 und 10,9 für Kohlenstoff- und legierten Stahl sowie in den austenitischen Edelstahlsorten A2-70 und A4-70 hergestellt. Der Instinkt, die höchste verfügbare Eigenschaftsklasse für jede strukturelle Befestigungsanwendung anzugeben, ist besonders für ISO 7380-Halbrundköpfe problematisch, da der begrenzende Faktor bei den meisten Halbrundkopfverbindungen nicht die Zugfestigkeit der Schraube, sondern die Torsionsfestigkeit der Buchse ist. Der Innensechskant in einem ISO 7380-Halbrundkopf hat eine Innensechskanttiefe, die etwa 37 % kürzer ist als die einer ISO 4762-Kopfschraube mit demselben Nenndurchmesser. Wenn eine Schraube der Güteklasse 10,9 ein Installationsdrehmoment von 14 bis 16 Nm erfordert, um die Vorspannung der Prüflast zu erreichen, der kurze Steckschlüssel aber nur 10 bis 12 Nm aushalten kann, bevor eine Verformung des Steckschlüssels einsetzt, wird die höhere Festigkeitsklasse kontraproduktiv.

Der praktische Leitfaden für die Auswahl der ISO 7380-Eigenschaftsklasse lautet daher:

• Bereich M3 bis M6: Für die meisten Anwendungen ist die Festigkeitsklasse 8.8 geeignet. Die Steckschlüsseltiefe dieser Größen gewährleistet eine zuverlässige Drehmomentübertragung bis zu einer Prüflast von 8,8, ohne dass die Gefahr einer Steckschlüsselbeschädigung besteht, wenn ein nicht abgenutzter Inbusschlüssel der richtigen Größe verwendet wird.
• Bereich M8 bis M12: Die Festigkeitsklasse 10.9 wird möglich, da die größere absolute Steckschlüsseltiefe ausreichend Eingriff für den höheren Drehmomentbedarf bietet. Der Zustand des Sockels muss jedoch streng überwacht werden – abgenutzte Innensechskantschlüssel bei M8 und höher können einen 10,9-Grad-ISO-7380-Steckschlüssel in einem einzigen Installationsvorgang beschädigen.
• Wenn bei kleinen Durchmessern maximale Vorspannung erforderlich ist: Erwägen Sie den Wechsel zu Innensechskantschrauben nach ISO 4762 an derselben Stelle, anstatt die Festigkeitsklasse einer ISO 7380 zu verbessern. Die höhere Kopfhöhe von ISO 4762 bietet die erforderliche Innensechskanttiefe, um ein Installationsdrehmoment der Klasse 10,9 sicher zu übertragen.
• Edelstahlsorten (A2-70, A4-70): Für rostfreie Flachköpfe in rostfreien Gewindelöchern sind Anti-Seize-Mittel und eine kontrollierte Installationsgeschwindigkeit zwingend erforderlich, um ein Festfressen zu vermeiden.

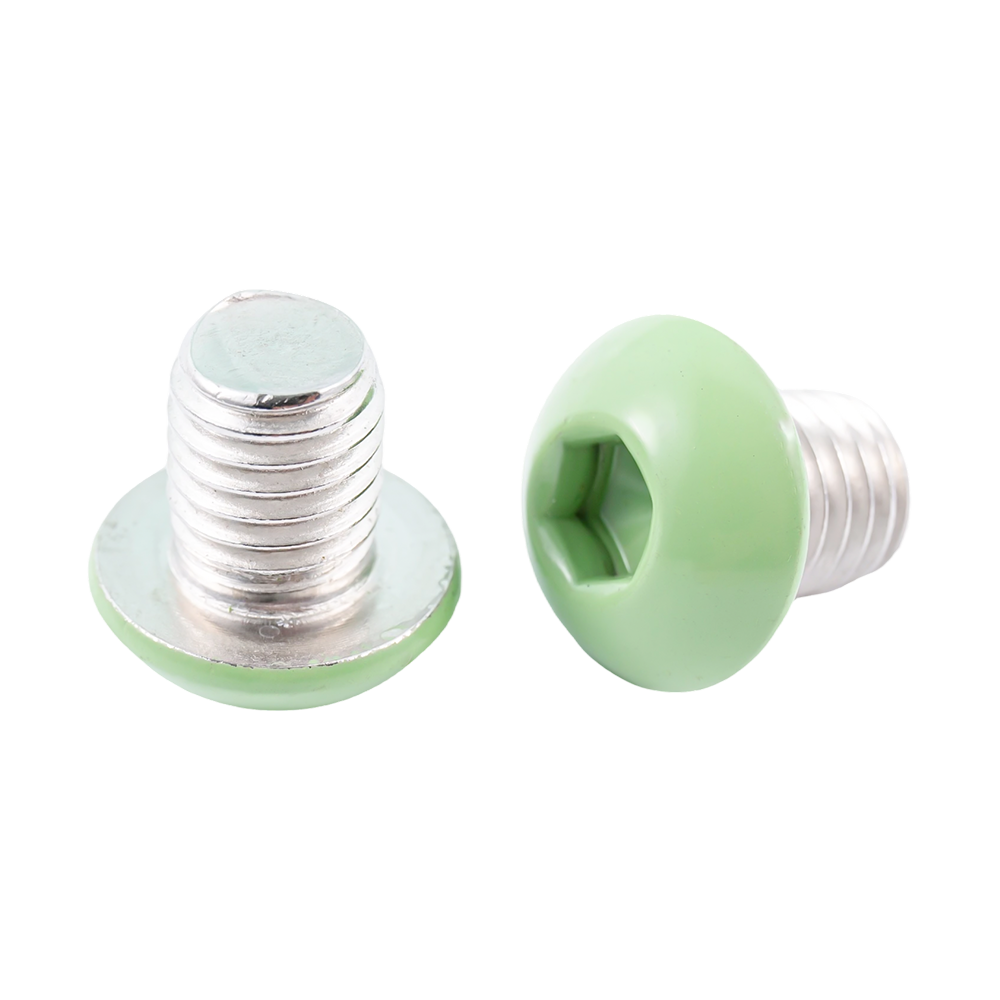

Oberflächenbehandlungsoptionen für ISO 7380-Schrauben und ihre Auswirkungen auf die Maßhaltigkeit

ISO 7380 spezifiziert die mechanischen und dimensionalen Eigenschaften der Schraube im unbeschichteten Zustand, und nach der Herstellung angewendete Oberflächenbehandlungen fügen den Außenflächen Material hinzu, das bei der Überprüfung der Maßhaltigkeit berücksichtigt werden muss. Die am häufigsten verwendeten Beschichtungsoptionen für Halbrundkopfschrauben nach ISO 7380 sowie deren Auswirkungen auf Abmessungen und Leistung sind:

• Schwarzes Oxid: Fügt allen Oberflächen weniger als 0,0005 mm hinzu und hat keinen messbaren Einfluss auf die Gewindeklasse oder die Maßhaltigkeit des Kopfes. Standardoberfläche für mechanische Baugruppen, Werkzeugvorrichtungen und Elektronikgehäuse im Innenbereich, bei denen ein nicht reflektierendes schwarzes Erscheinungsbild erforderlich ist.
• Zinkgalvanisierung (klares oder gelbes Chromat): Fügt 5 bis 12 Mikrometer pro Oberfläche hinzu. Bei einer Beschichtung von mehr als 10 Mikrometern auf 6g-Gewinden besteht das Risiko einer festen Passung oder eines Lehrenfehlers. Außerdem muss die Basisschraube mit einer Toleranzklasse 6e hergestellt werden, um eine Beschichtungszugabe zu ermöglichen.
• Vernickelung: Erzeugt eine helle, korrosionsbeständige Oberfläche mit 8 bis 15 Mikrometern pro Seite. Vernickelte Tastenköpfe in Anwendungen mit Hautkontakt müssen auf Einhaltung der Nickelfreisetzung gemäß EU REACH Anhang XVII Eintrag 27 getestet werden.
• Dacromet / Geomet-Flockenbeschichtung: Wird mit einer Gesamtdicke von 8 bis 20 Mikrometern aufgetragen und bietet eine Salzsprühnebelbeständigkeit von 500 bis 1.000 Stunden ohne die Gefahr einer Wasserstoffversprödung. Der höhere Reibungskoeffizient (0,12 bis 0,16) muss bei der Drehmomentspezifikation berücksichtigt werden – das gleiche Montagedrehmoment erzeugt etwa 15 % weniger Vorspannung im Vergleich zu verzinkten Schrauben.
• PVD-Beschichtungen (TiN, CrN, DLC): PVD wird in einer Dicke von 1 bis 4 Mikrometer aufgetragen und sorgt für ein vernachlässigbares Maßwachstum und bietet gleichzeitig eine Oberflächenhärte von 1.500 bis 5.000 HV. Spezifiziert für hochwertige Fahrradkomponenten, medizinische Geräte und optische Präzisionsinstrumente.

Senkungs- und Freilochkonstruktion für ISO 7380-Installationen: Vermeidung der häufigsten Zeichnungsfehler

ISO 7380-Halbrundkopfschrauben werden am häufigsten in Senkbohrungen installiert, die den gewölbten Kopf unterhalb oder bündig mit der Montageoberfläche versenken. Die Geometrie dieser Senkbohrungen wird in Konstruktionszeichnungen regelmäßig falsch angegeben. Die drei häufigsten Zeichnungsfehler für Senkungsspezifikationen nach ISO 7380 und ihre Folgen sind:

• Angabe der Senkungstiefe gleich der Nennhöhe des Kopfes: Bei Maßtoleranzen sowohl an der Schraube als auch an der bearbeiteten Senkung ragt die Kuppel entweder leicht über die Oberfläche hinaus oder sitzt bündig darunter. Bei korrekter Vorgehensweise werden bei der Festlegung der Senkungstiefe 0,1 mm bis 0,2 mm zur nominalen Kopfhöhe hinzugefügt, um einen gleichmäßigen bündigen oder darunter liegenden Sitz zu gewährleisten.
• Verwendung einer Senkbohrung mit flachem Boden für gewölbte Köpfe: Eine zylindrische Senkbohrung mit flachem Boden berührt die Kuppel nur an ihrer Umfangskante, wodurch ein Linienkontakt entsteht, der die Spannung konzentriert und keine seitliche Stabilisierung des Schraubenkopfes unter Scherbelastung bietet. Der richtige Senkungsdurchmesser ist 0,3 mm bis 0,5 mm größer als der Nennkopfdurchmesser.
• Keine Angabe des Sechskantschlüssel-Zugangsspielraums über der Senkung: Konstruktionen, die nur einen Spielraum von 5 bis 8 mm über der Senkung bieten, erfordern entweder einen Kugelkopf-Sechskantschlüssel (der das übertragbare Drehmoment um 25 bis 30 % reduziert) oder einen T-Griff-Sechskantschlüssel – beides muss beim angegebenen Montagedrehmoment berücksichtigt werden.

Nicht standardmäßige ISO 7380-Varianten: Benutzerdefinierte Kopfdurchmesser, erweiterte Sockeltiefen und Optionen mit geringer Magnetisierung

Die in ISO 7380 definierte Standardmaßreihe umfasst die Nenngrößen M3 bis M16 mit festen Kopfdurchmesser- und Höhenverhältnissen. In vielen Anwendungen der Feinmechanik passen diese Standardverhältnisse nicht optimal zu den Designanforderungen, und es werden kundenspezifische Varianten der Knopfkopfform spezifiziert, um spezifische Funktionsanforderungen zu erfüllen.

Erweiterter Kopfdurchmesser für größere Lagerfläche

Durch die Vergrößerung des Kopfdurchmessers über den ISO 7380-Standard hinaus unter Beibehaltung des Halbrundkopf-Kuppelprofils entsteht ein Befestigungselement mit wesentlich größerer Auflagefläche, sodass bei Anwendungen auf weichem Untergrund keine separate Unterlegscheibe erforderlich ist. Kundenspezifische Kopfdurchmesser von 1,5× bis 2,0× des standardmäßigen ISO 7380-Kopfdurchmessers sind durch Kaltstauchen in einer kundenspezifischen Matrize realisierbar und werden kommerziell in Chargen von 5.000 Stück oder mehr hergestellt. Das Kuppelprofil muss proportional neu gestaltet werden, wenn der Kopfdurchmesser vergrößert wird, um das beabsichtigte flache Erscheinungsbild beizubehalten.

Erweiterte Stecktiefe für höhere Drehmomentübertragung

Durch die Herstellung eines Kopfes mit ISO 7380-Profil und einer Innensechskanttiefe, die der Norm ISO 4762 entspricht oder dieser nahekommt, entsteht eine Hybridgeometrie, die das flache äußere Erscheinungsbild eines Halbrundkopfes mit dem Innensechskant-Eingriff und der Drehmomentkapazität einer Kopfschraube bietet. Diese nicht standardmäßige Konfiguration wird in Anwendungen verwendet, bei denen maximale Vorspannung erforderlich ist, der hervorstehende zylindrische Kopf einer ISO 4762-Schraube jedoch nicht akzeptabel ist. Die größere Sockeltiefe wird durch die Angabe einer größeren Kopfhöhe im Kaltstauchwerkzeug erreicht, wobei für die Größen M4 bis M8 typischerweise 0,5 mm bis 1,5 mm über den ISO 7380-Standard hinaus hinzugefügt werden. Suzhou Anzhikous betriebsinterne Werkzeugkapazität ermöglicht es, kundenspezifische Spezifikationen für die Sockeltiefe in das Design der Kopfform zu integrieren und vor der Produktionsfreigabe durch eine Erstmusterprüfung zu validieren.

Niedrigmagnetische und nichtmagnetische Sorten

Standardmäßiger austenitischer Edelstahl ISO 7380-Schraubes Aufgrund des verformungsbedingten Martensits, der sich während des Kaltstauchprozesses bildet, weisen sie eine niedrige, aber ungleich Null magnetische Permeabilität auf. Für Anwendungen in MRT-Geräten, Magnetometerbaugruppen und Präzisionskompassinstrumenten erfordern wirklich nichtmagnetische ISO 7380-Halbrundköpfe entweder ein Lösungsglühen nach dem Formpressen oder die Spezifikation einer superaustenitischen Legierungssorte wie 316LN oder 904L. Bei diesen nichtmagnetischen Varianten handelt es sich um Sonderanfertigungen, die in kleinen Chargen nach Kundenspezifikation hergestellt werden, und die Überprüfung der magnetischen Permeabilität fertiger Schrauben erfordert eine Helmholtz-Spulenmessung oder ein kalibriertes Permeabilitätsmessgerät – ein Standard-Hall-Effekt-Magnettest reicht nicht aus, um die kleinen Permeabilitätserhöhungen zu erkennen, die die Spezifikationen von Präzisionsinstrumenten nicht erfüllen.
